IPnet 44 - Comunicação TCP/IP com 4 Entradas e 4 Saídas Expansíveis (+16 Entradas ou +16 Saídas)

  • Modelo: 001.010.044
  • Disponibilidade: Em estoque

R$ 499,00

5% de Desconto no Boleto Bancário

8% de Desconto através de Depósito Bancário

Opções disponíveis

Simulador de Frete

Calcule seu frete

CONTROLADORA IPNET44

DESCRIÇÃO
Controladora com comunicação TCP/IP em rede local, internet ou link tcp/ip, com:
- 4 entradas digitais isoladas para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF:0V e ON: 5Vcc a 30Vcc).
- 4 contatos elétricos (reles) de saída (NA+NF) que permitem o acionamento de dispositivos elétricos em geral (máx: 2A - 250Vca ou 28Vcc) .
- Aceita conexão com os módulos de expansão Exp-4S e Exp-8E podendo chegar até um total de 4 entradas com 20 saídas ou então 20 entradas com 4 saídas. Não é possível conectar expansões de entradas e também expansões de saídas ao mesmo tempo em um mesmo módulo IPnet44.

Através de uma conexão socket TCP/IP, Cliente/Servidor, este módulo pode ser comandado por Software (Computador, Tablet ou Celular) ou ainda pode trabalhar conectado diretamente a outro módulo de mesmo modelo, de forma que a entrada de um módulo (Local) comandará a saída correspondente do outro módulo (Remoto) e vice-versa.
Quer entender melhor? Veja aqui o vídeo de apresentação
.

Porque optar pela linha IPnet?

- Aplicativo Windows gratuito para controle de até 20 dispositivos.
   . Baixe aqui
   . Veja aqui o vídeo explicativo

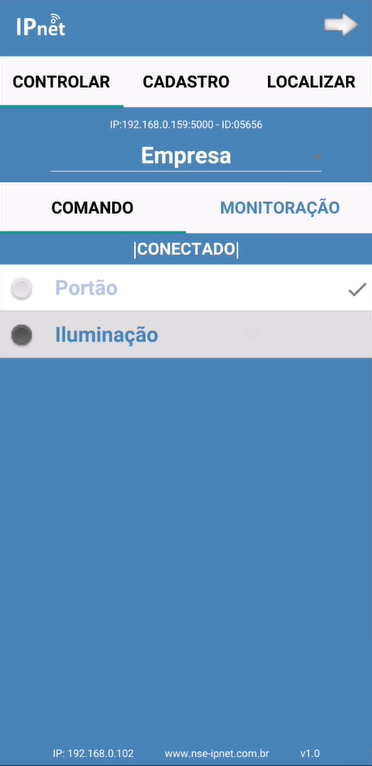

- Aplicativo Android gratuito
   . Baixe aqui usando o navegador de seu celular
   . Veja aqui o vídeo explicativo

- Configurável para operação pelo protocolo padrão ModBus TCP (Manual pdf).
- Integrado ao Software Digifort a partir da versão 7.4.0.0 de 2021.
- Integrado ao Software D-Guard a partir da versão 7.1.5.4.
- Integrado ao Supervisório Laquis a partir de Setembro/2020 (atualize gratuitamente sua versão para obter nosso driver).

- Para desenvolvedores de software oferecemos gratuitamente código fonte exemplo (SDK) em Delphi ou C#.

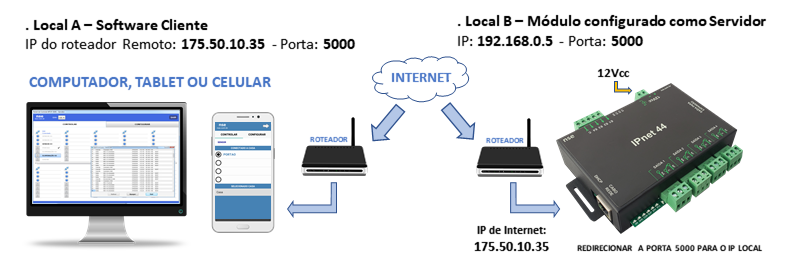

EXEMPLO DE CONTROLE POR SOFTWARE VIA INTERNET

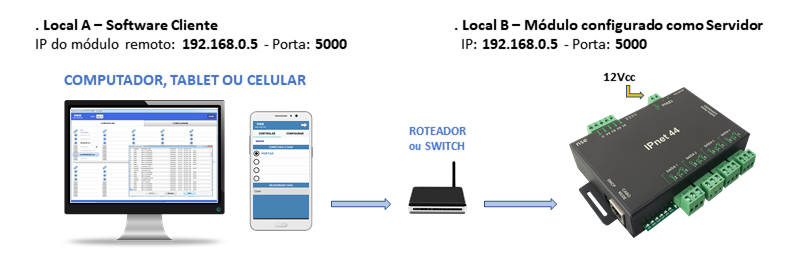

EXEMPLO DE CONTROLE POR SOFTWARE EM REDE LOCAL

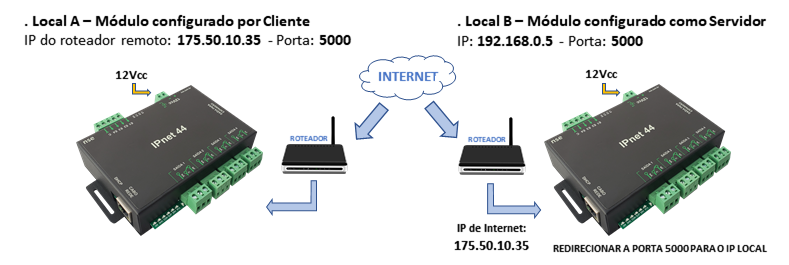

EXEMPLO DE CONTROLE MÓDULO A MÓDULO VIA INTERNET
Entrada do Módulo A comanda a saída correspondente do Módulo B e vice-versa

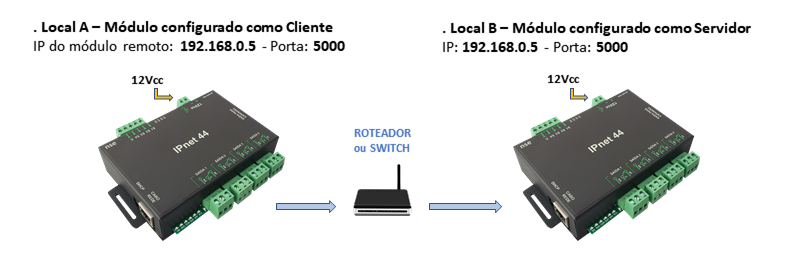

EXEMPLO DE CONTROLE MÓDULO A MÓDULO EM REDE LOCAL
Entrada do Módulo A comanda a saída correspondente do Módulo B e vice-versa
EXEMPLO DE CONTROLE MULTIPONTO EM REDE LOCAL (disponível a partir da versão de firmware 1.30)
As entradas de cada dispositivo IPnet11 (até 4) comandam as saídas correspondentes do dispositivo IPnet44
FUNCIONALIDADES

MODOS DE OPERAÇÃO

Modo HTTP – Todos os dispositivos IPnet com versão de firmware acima de 2.00 contam com um Webserver (HTTP) interno. Com o produto instalado na rede local, basta digitar no navegador (ou browser) de qualquer computador da mesma rede o endereço IP do produto, ou ainda digitar a URL http://ipnet12345 sendo que 12345 representam os 5 dígitos do número ID do produto. Este número ID pode ser encontrado na face de baixo do produto ou utilizando o Software Configurador. De fábrica, o usuário para acesso via URL é "ipnet" e a senha "000000" (seis zeros).
O Webserver também proporciona ao produto o recebimento de comandos via protocolo http com retorno em formato JSON (JavaScript Object Notation). Consulte-nos para mais informações sobre o protocolo.

Modo Cliente (Socket TCP) – O dispositivo IPnet busca constantemente se conectar a outro dispositivo cujo IP ou domínio esteja definido em seu parâmetro "IP ou Domínio do Servidor remoto", associado a sua respectiva Porta. Uma vez conectado, o socket TCP/IP estará aberto e a troca de dados poderá ser feita entre os dispositivos. Se por algum motivo a conexão cair, o dispositivo IPnet tentará constantemente reconectar-se ao dispositivo servidor remoto até que consiga.

Modo Servidor (Socket TCP) – O dispositivo IPnet fica aguardando uma solicitação de conexão vinda de algum dispositivo configurado como cliente. Uma vez conectado, o socket TCP/IP estará aberto e a troca de dados poderá ser feita entre os dispositivos. Se por algum motivo a conexão cair, o dispositivo cliente é que deverá solicitar a reconexão (o servidor não reconecta automaticamente).

Modo Servidor Multiponto (Socket TCP) – Um dispositivo modelo IPnet44 fica aguardando solicitações de conexão vinda de até 4 dispositivos modelo IPnet11 que estarão configurados como Cliente. Uma vez conectados, a entrada do dispositivo IPnet11 conectado à:
- Porta+11 do dispositivo IPnet44 comandará sua saída número 1.
- Porta+12 do dispositivo IPnet44 comandará sua saída número 2.
- Porta+13 do dispositivo IPnet44 comandará sua saída número 3.
- Porta+14 do dispositivo IPnet44 comandará sua saída número 4.
O modo "Servidor Multiponto" está disponível apenas para o dispositivo IPnet44 a partir da versão 1.30.

Modo Servidor ModBus (Socket TCP) – O dispositivo IPnet fica aguardando uma solicitação de conexão vinda de algum dispositivo configurado como cliente. Uma vez conectado, o socket TCP/IP estará aberto e a troca de dados poderá ser feita entre os dispositivos utilizando o protocolo padrão ModBus TCP (Manual pdf).

FUNÇÕES

. Habilitar criptografia - Quando habilitado, o dispositivo IPnet passa a se comunicar aplicando um algoritmo de criptografia nos dados que trafegam na rede, o que aumenta a segurança caso haja um acesso indevido a esta. Esta função está disponível para comunicação entre dispositivos módulo a módulo (não multiponto) e para uso com nosso app Android. Não habilite esta opção para uso em conexão multiponto, nem para uso com nosso software Windows e nem para uso em softwares de outros fornecedores.

. Habilitar supervisão - Permite que o dispositivo IPnet aceite uma segunda conexão de supervisão em sua Porta+2 para monitoração dos estados das entradas e saídas.

. Acionamento local - Quando habilitado, as saídas do dispositivo IPnet passam a ser comandadas por suas entradas correspondentes e simultaneamente aos comandos por software. Toda vez que uma das entradas for fechada, a saída correspondente do dispositivo IPnet mudará de estado (inverte o estado atual). Simultaneamente, ao receber um comando de software, o dispositivo IPnet aceitará e executará o comando recebido. Essa função vale apenas para as 4 entradas e 4 saídas do módulo principal, não se aplica as entradas e saídas existentes nos módulos de expansão. Essa função não é adequada para casos em que o dispositivo IPnet estiver conectado diretamente a outro dispositivo IPnet (módulo a módulo).

. WatchDog timer rele - Quanto habilitado faz com que o dispositivo IPnet pulse (ON-OFF) seu contato de saída número 4 por 3 segundos (Tempo ON), sempre que houver uma falha de comunicação entre o dispositivo IPnet e o software ou entre 2 dispositivos IPnet (disponível para produtos fabricados a partir de agosto/16). Se habilitado, a saída número 4 será desativada para receber comandos.

. Desconectar por falha de comunicação - Se habilitado, o dispositivo IPnet irá desconectar do dispositivo remoto toda vez que não houver tráfego de dados entre eles durante o tempo definido. ​Isso garante que uma conexão não fique aberta indevidamente por problemas no trajeto da conexão entre os dispositivos.

. Reset por falha de comunicação - Desabilitado: O dispositivo IPnet mantém o estado de seus contatos de saída quando houver uma falha de comunicação entre os dispositivos conectados (local e remoto). Habilitado: O dispositivo IPnet volta o estado de seus contatos de saída ao repouso (NA aberto e NF fechado) quando houver falha de comunicação entre os dispositivos conectados (local e remoto). Este recurso fica disponível apenas quando o recurso acima estiver habilitado.

. Expansão das entradas ou das saídas - Aceita conexão com módulos de expansão, podendo chegar a ter até 4 entradas e 20 saídas ou 20 entradas e 4 saídas. Não é possível conectar expansões de entradas e também expansões de saídas ao mesmo tempo em um mesmo módulo IPnet44. Compatível com os modelos de expansão Exp-4S e Exp-8E que são vendidos separadamente.

ESPECIFICAÇÃO
Alimentação 12Vcc/0,3A (somar 0,2A para cada módulo de expansão acoplado)
Entradas ON/OFF 4 : Para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF:0V e ON: 5Vcc a 30Vcc).
A quantidade de entradas pode ser expandida adicionando até 16 entradas, ficando com um total de até 20 entradas, instalando 2 módulos de expansão modelo Exp-8E (adquiridos separadamente). O módulo IPnet44 não aceita a instalação de mais do que 2 módulos de expansão Exp-8E.

Clique aqui para saber como utilizar as entradas
Clique aqui para saber como utilizar as entradas quando conectado a expansão Exp-8E
Saídas ON/OFF 4 : (NA+NF) - Contato elétrico "seco" (sem energia) - Cmax: 2A e Vmax: 28Vcc/250Vca.
A quantidade de saídas pode ser expandida para um total de até 20 saídas, adicionando até 16 saídas ao dispositivo IPnet44 com a instalação de 4 módulos de expansão modelo Exp-4S (adquiridos separadamente). O módulo IPnet44 não aceita a instalação de mais do que 4 módulos de expansão Exp-4S.
Obs: Para acionamento de cargas indutivas como válvulas solenóides, chaves contatoras, travas eletromagnéticas, etc, utilizar o filtro supressor de ruídos em paralelo com a bobina do dispositivo acionado.
Clique aqui para saber como utilizar as saídas
Fixação Parafusos ou suporte para encaixe em trilho DIN (pode ser incluído no momento da compra - ver foto).
Dimensões C:147mm x L:114mm x A:32mm (Obs: a altura indicada não considera a presença do suporte para trilho DIN)
DOWNLOADS
Software Configurador (zip) Para ajuste dos parâmetros de rede do dispositivo IPnet (IP, Porta, Máscara de subrede, etc).
Manual de configuração
Manual específico para configuração módulo à módulo
Aplicativo Windows (zip) - Gratuito, compatível com dispositivos IPnet44, IPnet22 e IPnet11 para computador com Windows. Permite o controle (acionamento e monitoração) via rede local ou internet de até 20 dispositivos ao mesmo tempo.
- Dispositivo IPnet configurado como SERVIDOR.
Veja aqui o vídeo explicativo

Aplicativo Android (apk) - Gratuito, compatível com dispositivos IPnet44, IPnet22 e IPnet11 para celulares ou tablets com versões de Android iguais ou superiores a 9. Permite o controle (acionamento e monitoração) via rede local ou internet de um módulo por vez.
- Dispositivo IPnet configurado como SERVIDOR.
Veja aqui o vídeo explicativo
- Configurável para operação pelo protocolo padrão ModBus TCP (Manual pdf).
- Integrado ao Software Digifort a partir da versão 7.4.0.0 de 2021.
- Integrado ao Software D-Guard a partir da versão 7.1.5.3 de Outubro/2020.
- Integrado ao Supervisório Laquis a partir de Setembro/2020 (atualize gratuitamente sua versão para obter nosso driver).
DESENVOLVEDOR DE SOFTWARE
O desenvolvimento de uma aplicação dedicada para acesso ao dispositivo IPnet pode ser feito em qualquer linguagem de programação para computador, tablets ou telefone celular. Basta que o dispositivo escolhido seja capaz de abrir uma conexão tipo Socket TCP/IP com o dispositivo IPnet (configurado como Cliente ou Servidor) e lhe envie um array de bytes no formato adequado. Disponibilizamos gratuitamente após a compra do produto, um arquivo pdf com a descrição do protocolo de comunicação assim como um SDK em Delphi ou CSharp para auxílio no desenvolvimento da aplicação.



PERGUNTAS FEITAS COM FREQUENCIA (FAQs)
. Ao receber o produto, terei suporte técnico para instalá-lo e utilizá-lo?
  Oferecemos suporte técnico total para instalação, configuração e uso de todos os nossos produtos, assim como o suporte para integração com softwares próprios ou softwares comerciais de CFTV, controle de acesso ou acionamento, supervisão e monitoramento em geral. Nosso suporte técnico é oferecido por telefone ou email. Nossos módulos de acionamento TCP/IP são muito simples de serem utilizados, mesmo para quem não tem um grande conhecimento em redes de computadores.


. Uma vez instalados na rede, os módulos possuirão um endereço IP próprio?
  Sim, todos os nossos módulos TCP/IP funcionam na rede como se fossem qualquer outro dispositivo IP da rede (câmeras, sensores, etc), ou seja, terão um endereço IP (dinâmico ou fixo) e uma Porta, ambos ajustáveis pelo usuário. Através deste endereço, outros dispositivos estabelerão uma comunicação com o módulo através de um socket TCP/IP Cliente/Servidor, por onde serão enviados os comandos e recebidas as leituras de estado dos I/Os.

. Na conexão módulo a módulo, posso usar a entrada 1 de um módulo para acionar a saída 2 do outro módulo?
  Não, na conexão módulo a módulo, as entradas 1, 2, 3 e 4 (ou até 20 se houver conectado um módulo de expansão de entradas) de um módulo irão acionar as saídas 1, 2, 3 e 4 (ou até 20 se houver conectado um módulo expansão de saídas) do outro módulo respectivamente, ou seja entrada 1 de um módulo comanda a saída 1 do outro módulo, entrada 2 comanda a saída 2 e assim por diante. Sempre que a entrada de um módulo for acionada, a saída correspondente de outro módulo também será acionada e vice-versa, ou seja, isso acontecerá nos 2 sentidos.


. Na conexão módulo a módulo, posso conectar dois dispositivos Clientes a um único dispositivo Servidor?
  Sim, quando o dispositivo IPnet44 estiver configurado em modo "Multiponto", até 4 dispositivos modelo IPnet11 poderão se conectar diretamente a ele. Neste modo de operação, as entradas dos dispositivos IPnet11 comandarão as saídas do dispositivos IPnet44.


. Como faço para solicitar o código fonte exemplo gratuito?
  Basta selecionar no momento da compra e, após confirmado o pagamento, receberá um link para download em seu email cadastrado.


. Os dispositivos modelo IPnet se comunicam com os dispositivos modelo MTCP?
  Não, o protocolo dos dispositivos IPnet foi desenvolvido com o objetivo de se tornar único (daqui para frente) para todos os produtos NSE, e para isso precisou ser modificado de forma a ficar mais eficiente e completo. Os softwares de configuração e de comando também não são compatíveis entre os dois modelos, em função das alterações que foram feitas para evolução do produto.


. O que preciso modificar em meu software que se comunica com os módulos MTCP, para que ele também se comunique com os módulos IPnet?
  Basta ajustar os valores e as posições dos bytes de comando de acordo com o descrito no protocolo de comunicação fornecido. Da mesma forma, será necessário ajustar a forma de leitura dos bytes que retornam do módulo, seguindo também as orientações do protocolo. As formas de conexão, desconexão e configuração dos módulos IPnet permanecem iguais aos módulos MTCP.

. Onde posso obter o descritivo detalhado do protocolo IPnet?
  Ao finalizar a compra do produto, basta solicitá-lo através do email [email protected] e receberá um link para download do arquivo pdf.

Mais informações podem ser obtidas entrando em contato conosco pelo fone (14) 3326-9201.

Características
Alimentação 12Vcc/0,3A (somar 0,2A para cada módulo de expansão acoplado)
Quantidade de saídas a relé 4 : Contatos (NA+NF) - (Imax: 2A - Vmax: 28Vcc / 250Vca)
Quantidade de entradas 4 : Digitais isoladas para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF:0V e ON: 5 a 30Vcc).
Dimensões (CxLxA) C: 147mm x L: 114mm x A: 32 mm (Obs: a altura indicada não considera a presença do suporte para trilho DIN)
Fixação Parafusos ou suporte para encaixe em trilho DIN (pode ser incluído no momento da compra )
