A Controladora MTCP-4E4S v2 da NSE é um módulo de automação com comunicação TCP/IP, desenvolvido para acionamento remoto de equipamentos elétricos e monitoramento de entradas digitais através de rede local, internet ou link TCP/IP.
O equipamento possui 4 entradas digitais para leitura de contatos secos (sem energia) e 4 saídas a relé com contatos NA (Normalmente Aberto), NF (Normalmente Fechado) e Comum, permitindo controlar diferentes dispositivos elétricos através de uma conexão Socket TCP/IP Cliente/Servidor.
A MTCP-4E4S v2 pode ser comandada por softwares instalados em computadores, tablets ou celulares. Também permite comunicação direta entre dois módulos do mesmo modelo, possibilitando que as entradas de um módulo local comandem as saídas correspondentes de outro módulo remoto, e vice-versa.
Essa funcionalidade permite aplicações em automação, acionamento de dispositivos elétricos, controle remoto, monitoramento de equipamentos e integração com sistemas de supervisão.
A controladora conta com recursos de WatchDog, reset por falha de comunicação, criptografia de dados em versões compatíveis e integração com softwares de gerenciamento.
CARACTERÍSTICAS PRINCIPAIS DA MTCP-4E4S V2
Fabricante: NSE.
Modelo: 001.010.010.
Produto: MTCP-4E4S v2.
Tipo: módulo de automação e controle TCP/IP.
Alimentação: 12Vcc / 800mA.
Quantidade de entradas digitais: 4 entradas ON/OFF para leitura de contatos secos (sem energia).
Quantidade de saídas a relé: 4 contatos elétricos de saída (NA+NF).
Corrente máxima dos contatos: 2A.
Tensão máxima dos contatos: 30Vcc ou 250Vca.
Comunicação: Socket TCP/IP Cliente/Servidor.
Conectividade: rede local, internet ou link TCP/IP.
Modos de controle: por software ou comunicação direta módulo a módulo.
Controle por software: computador, tablet ou celular, utilizando aplicações compatíveis.
Fixação: suporte para encaixe em trilho DIN.
Dimensões (CxLxA): 122 mm x 114 mm x 51 mm.
Recursos adicionais: WatchDog Timer Relé, reset por falha de comunicação e criptografia de dados em unidades compatíveis.
Softwares compatíveis: Digifort e D-Guard, respeitando as versões mínimas informadas pelo fabricante.
DESCRIÇÃO TÉCNICA DA CONTROLADORA MTCP-4E4S
Módulo com comunicação TCP/IP em rede local, internet ou link TCP/IP, com 4 entradas digitais para leitura de contatos secos (sem energia) e 4 contatos elétricos de saída (NA e NF) que permitem o acionamento de dispositivos elétricos em geral através de uma conexão Socket TCP/IP Cliente/Servidor.
Pode ser comandado por software em computador, tablet ou celular.
Também pode trabalhar conectado diretamente a outro módulo do mesmo modelo, de forma que a entrada de um módulo local comandará a saída correspondente do outro módulo remoto, e vice-versa.
Para aplicações que utilizam comunicação direta módulo a módulo ou para desenvolvimento de novos softwares, a NSE recomenda a utilização da nova Controladora IPnet44.
Conheça a Controladora IPnet44:
https://nse.com.br/IPnet44
Saiba por que optar pela linha IPnet:
https://nse.com.br/porque_ipnet
VERSÃO V2 COM PROTEÇÃO METÁLICA
A partir de 01/03/2021, a NSE passou a fornecer a nova versão da MTCP-4E4S com proteção por caixa metálica.
A diferença eletrônica informada entre essa versão e a anterior é a retirada do conector de saída de tensão Vcc, identificado como J4 preto, que ficava ao lado do conector de rede.
A nova versão não possui esse conector de saída de tensão Vcc.
Imagem de referência da versão com proteção metálica:
https://nse.com.br/image/catalog/data/produtos/TCP/MTCP4E4Sv2_Img3bCF.png
Vídeo de apresentação da controladora:
https://youtu.be/1IvpJW2AR5U
FUNCIONAMENTO DA COMUNICAÇÃO TCP/IP
A MTCP-4E4S utiliza comunicação Socket TCP/IP para estabelecer conexões entre o módulo e softwares de controle ou entre dois módulos compatíveis.
A comunicação pode ocorrer em uma rede local ou através da internet, conforme a configuração de rede e a disponibilidade de acesso entre os dispositivos.
A controladora pode operar em dois tipos de configuração:
CONTROLE POR SOFTWARE
O módulo recebe comandos de um software para acionar suas saídas a relé e disponibilizar informações sobre o estado das entradas.
O software pode ser executado em computadores, tablets ou celulares compatíveis.
CONTROLE MÓDULO A MÓDULO
Dois módulos MTCP-4E4S podem ser conectados diretamente através de comunicação TCP/IP.
Nesta configuração, as entradas de um módulo comandam as saídas correspondentes do outro módulo.
A comunicação funciona nos dois sentidos, permitindo que as entradas do módulo remoto também comandem as saídas do módulo local.
EXEMPLOS DE UTILIZAÇÃO E CONTROLE
CONTROLE POR SOFTWARE VIA INTERNET
A Controladora MTCP-4E4S pode ser comandada por software através de uma conexão pela internet.
Essa configuração permite realizar o acionamento e monitoramento de equipamentos elétricos conectados às entradas e saídas da controladora.
Imagem demonstrativa:
https://nse.com.br/image/catalog/produtos/M4e4s_SOFT_INT.png
Imagem alternativa:
https://www.nse.com.br/image/catalog/data/M4e4s_SOFT_INT.png
Vídeo demonstrativo:
https://youtu.be/1IvpJW2AR5U
CONTROLE POR SOFTWARE EM REDE LOCAL
Permite controlar o módulo MTCP-4E4S por meio de um software instalado em um computador conectado à mesma rede local.
O software pode realizar o acionamento das saídas e monitoramento das entradas do dispositivo.
Imagem demonstrativa:
https://nse.com.br/image/catalog/produtos/M4e4s_SOFT_LOCAL.png
Imagem alternativa:
https://www.nse.com.br/image/catalog/data/M4e4s_SOFT_LOCAL.png
Vídeo demonstrativo:
https://youtu.be/1IvpJW2AR5U
CONTROLE MÓDULO A MÓDULO VIA INTERNET
Permite estabelecer comunicação entre dois módulos MTCP-4E4S através da internet.
A entrada do Módulo A comanda a saída correspondente do Módulo B e vice-versa.
Isso significa que o acionamento de uma entrada de um módulo poderá ser reproduzido na saída correspondente do outro módulo conectado.
Imagem demonstrativa:
https://nse.com.br/image/catalog/produtos/M_4e4s_MM_INT.png
Imagem alternativa:
https://www.nse.com.br/image/catalog/data/M_4e4s_MM_INT.png
Vídeo demonstrativo:
https://youtu.be/1IvpJW2AR5U
CONTROLE MÓDULO A MÓDULO EM REDE LOCAL
Permite estabelecer comunicação direta entre dois módulos MTCP-4E4S conectados à mesma rede local.
A entrada do Módulo A comanda a saída correspondente do Módulo B e vice-versa.
Imagem demonstrativa:
https://nse.com.br/image/catalog/produtos/M4e4s_MM_LOCAL.png
Imagem alternativa:
https://www.nse.com.br/image/catalog/data/M4e4s_MM_LOCAL.png
Vídeo demonstrativo:
https://youtu.be/1IvpJW2AR5U
RECURSOS DISPONÍVEIS NA MTCP-4E4S V2
WATCHDOG TIMER RELÉ
Quando habilitado, faz com que o módulo pulse (ON-OFF) seu contato de saída número 4 por 3 segundos (tempo ON), sempre que houver uma falha de comunicação entre o módulo e o software ou entre dois módulos.
Esse recurso pode ser utilizado para acionar um dispositivo externo durante uma situação de falha de comunicação.
IMPORTANTE: quando o WatchDog Timer Relé estiver habilitado, a saída número 4 será desativada para receber comandos normais de acionamento.
O recurso está disponível para produtos fabricados a partir de agosto de 2016.
RESET POR FALHA DE COMUNICAÇÃO
A controladora permite configurar o comportamento das saídas quando ocorre uma falha de comunicação entre o módulo e o software ou entre dois módulos.
Função desabilitada:
O módulo mantém o estado dos contatos de saída quando houver falha de comunicação.
Função habilitada:
O módulo reseta o estado dos contatos de saída, fazendo com que retornem à condição de repouso quando ocorrer uma falha de comunicação entre o módulo e o software.
HABILITAR CRIPTOGRAFIA DOS DADOS
Quando habilitada, a controladora passa a se comunicar aplicando um algoritmo de criptografia aos dados que trafegam pela rede.
Esse recurso aumenta a proteção das informações transmitidas em caso de acesso indevido à rede.
A funcionalidade está disponível para desenvolvedores através de uma DLL, que pode ser solicitada após a compra do produto.
O recurso está disponível para produtos fabricados a partir de maio de 2018.
ESPECIFICAÇÕES TÉCNICAS COMPLETAS
ALIMENTAÇÃO ELÉTRICA
Tensão de alimentação: 12Vcc.
Corrente de alimentação: 800mA.
ENTRADAS DIGITAIS ON/OFF
Quantidade: 4 entradas digitais.
Tipo de entrada: contato seco (sem energia).
As entradas permitem a leitura dos estados de contatos elétricos sem alimentação própria.
Todas as entradas são iguais e podem ser utilizadas para leitura de contatos secos.
SAÍDAS A RELÉ ON/OFF
Quantidade: 4 saídas a relé.
Tipo de contato: NA+NF, com terminal Comum.
Corrente máxima: 2A.
Tensão máxima: 30Vcc ou 250Vca.
As saídas disponibilizam os contatos Normalmente Aberto (NA), Comum e Normalmente Fechado (NF) de cada relé.
Esses contatos permitem o acionamento de dispositivos elétricos compatíveis com os limites de corrente e tensão especificados.
ACIONAMENTO DE CARGAS INDUTIVAS
Para acionamento de cargas indutivas, como válvulas solenoides, chaves contatoras, travas eletromagnéticas e outros dispositivos similares, utilizar um filtro supressor de ruídos em paralelo com a bobina do dispositivo acionado.
O filtro pode ser incluído no momento da compra.
Informações sobre o filtro supressor de ruídos:
https://nse.com.br/reles-fontes-cabos/filtro-supressor-de-ruido
FIXAÇÃO
Suporte para encaixe em trilho DIN.
DIMENSÕES
Comprimento: 122 mm.
Largura: 114 mm.
Altura: 51 mm.
Dimensões (CxLxA): 12,2 x 11,4 x 5,1 cm.
CONEXÕES ELÉTRICAS DA MTCP-4E4S
A Controladora MTCP-4E4S possui conexões para alimentação elétrica, entradas digitais, saídas a relé e comunicação de rede.
Todas as entradas são iguais e podem ser utilizadas para leitura de contatos secos (sem energia).
Todas as saídas são iguais e disponibilizam os contatos NA, Comum e NF de cada relé.
Imagem demonstrativa das conexões elétricas:
https://nse.com.br/image/catalog/data/produtos/TCP/MTCP-4E4S_v3AtH.png
APLICATIVO ANDROID GRATUITO
A NSE disponibiliza aplicativos Android para controle da MTCP-4E4S através de celulares e tablets.
Os aplicativos permitem realizar o controle de módulos compatíveis através de rede local ou internet.
O módulo deverá estar configurado como SERVIDOR para a utilização dos aplicativos informados.
APLICATIVO ANDROID V2.0
Aplicativo destinado a celulares e tablets Android.
Permite controlar um módulo por vez através da rede local ou internet.
Compatível com os seguintes dispositivos:
-
MTCP-1E1S.
-
MTCP-4E4S.
-
MTCP-3E8S sem expansão.
Compatibilidade informada: versões do Android iguais ou superiores a 9.
O módulo deve estar configurado como SERVIDOR.
Download do aplicativo Android v2.0 (APK):
https://nse.com.br/files/TCP_IP/MTCP_v20.apk
Vídeo explicativo:
https://www.youtube.com/watch?v=aihy2jEvsDI
Imagem demonstrativa do aplicativo:
https://nse.com.br/image/catalog/data/AppAndroid_ModMTCP.png
APLICATIVO ANDROID PARA VERSÕES 6 A 8
Aplicativo para celulares e tablets Android, com controle através da rede local ou internet e acesso a um módulo por vez.
Compatível com os dispositivos:
-
MTCP-1E1S.
-
MTCP-4E4S.
-
MTCP-3E8S sem expansão.
Compatibilidade informada: versões do Android entre 6 e 8.
O módulo deve estar configurado como SERVIDOR.
Download do aplicativo Android (APK):
https://nse.com.br/files/TCP_IP/NSE_MobileControl_v02T.apk
Vídeo com manual de utilização:
https://youtu.be/85r71nkmA8o
Imagem demonstrativa:
https://nse.com.br/image/catalog/data/App_Android.png
PERSONALIZAÇÃO DO APLICATIVO ANDROID
A NSE disponibiliza orientações para personalização do aplicativo Android com a logomarca e as informações da empresa.
Informações sobre personalização:
https://nse.com.br/personalizaapp/Personalizacao_App_MTCP
SOFTWARES WINDOWS PARA CONTROLE DA MTCP-4E4S
A NSE disponibiliza softwares Windows para configuração, acionamento e monitoramento dos módulos MTCP.
SOFTWARE CONFIGURADOR NSE
Software utilizado para ajuste dos parâmetros de rede do módulo, incluindo:
Download do Software Configurador (ZIP):
https://nse.com.br/files/TCP_IP/Configurador_NSE_v42.zip
Imagem demonstrativa da interface:
https://nse.com.br/image/catalog/data/Software_Configurador.png
SOFTWARE WINDOWS CLIENTE
Software destinado ao controle dos módulos MTCP configurados como SERVIDOR.
Recursos disponíveis:
-
Controle de até 15 módulos conectados ao mesmo tempo.
-
Visualização dos estados das entradas e saídas a relé.
-
Registro dos últimos 200 eventos, incluindo conexão, desconexão, acionamento e alteração de estado das entradas.
-
Configuração da função pulso com tempo individual para cada saída a relé.
-
Permissão para cadastro de até 50 módulos com endereços IP individuais.
-
Tamanho do painel configurável de acordo com a quantidade de módulos utilizados.
-
Senha individual para conexão com cada módulo cadastrado.
Download do Software Windows Cliente (ZIP):
https://nse.com.br/files/TCP_IP/NSE_PainelControle_4S%20(extrair%20no%20raiz).zip
Imagem demonstrativa do software:
https://nse.com.br/image/catalog/data/SoftwareServidor_3E4S_500.jpg
SOFTWARE WINDOWS SERVIDOR
Software destinado ao controle dos módulos MTCP configurados como CLIENTE.
Recursos disponíveis:
-
Controle de até 15 módulos conectados ao mesmo tempo.
-
Visualização dos estados das entradas e saídas a relé.
-
Registro dos últimos 500 eventos, incluindo conexão, desconexão, acionamento e alteração de estado das entradas.
-
Configuração da função pulso com tempo individual para cada saída a relé.
-
Permissão para cadastro de até 50 módulos com endereços IP individuais.
-
Painel de comando e monitoração configurável e protegido por senha.
-
Permite utilização de senha individual para comando de cada dispositivo cadastrado.
Download do Software Windows Servidor (ZIP):
https://nse.com.br/files/TCP_IP/NSE_PainelAutomacao%20(extrair%20no%20raiz).zip
Imagem demonstrativa do software:
https://nse.com.br/image/catalog/data/Tela_Software_Cliente.jpg
DOWNLOADS, MANUAIS E DOCUMENTAÇÃO TÉCNICA
MANUAL DE ORIENTAÇÕES E INSTALAÇÃO
Arquivo PDF com instruções de instalação e orientações para o primeiro uso da controladora.
Manual MTCP-4E4S:
https://nse.com.br/files/TCP_IP/Manual_MTCP-4E4S.pdf
GUIA RÁPIDO PARA CONFIGURAÇÃO MÓDULO A MÓDULO
Documentação para configuração da comunicação direta entre dois módulos.
Download do guia:
https://nse.com.br/files/TCP_IP/GuiaRapido_ModMod.pdf
GUIA RÁPIDO PARA CONFIGURAÇÃO E COMANDO POR SOFTWARE
Documentação para configuração do módulo quando utilizado com softwares de controle.
Download do guia:
https://nse.com.br/files/TCP_IP/GuiaRapido_Software.pdf
VÍDEO DE APRESENTAÇÃO
Vídeo demonstrativo da Controladora MTCP-4E4S, com exemplos de utilização.
https://youtu.be/1IvpJW2AR5U
INTEGRAÇÃO COM SOFTWARES DE MONITORAMENTO
SOFTWARE DIGIFORT
A Controladora MTCP-4E4S é compatível com o Software Digifort a partir da versão 7.2.1.
Site do Digifort:
https://www.digifort.com.br/
SOFTWARE D-GUARD
A Controladora MTCP-4E4S é compatível com o Software D-Guard a partir da versão 6.5.1.3, de 24/08/2018.
Site da Seventh, desenvolvedora do D-Guard:
https://www.seventh.com.br/?lang=pb
DESENVOLVIMENTO DE SOFTWARE E INTEGRAÇÃO
A Controladora MTCP-4E4S utiliza comunicação Socket TCP/IP Cliente/Servidor para o envio e recebimento de comandos através da rede.
Pode ser integrada a aplicações próprias desenvolvidas para controle e monitoramento de equipamentos elétricos, respeitando as especificações e o protocolo de comunicação do módulo.
Para o desenvolvimento de novas aplicações e sistemas que utilizam comunicação direta módulo a módulo, a NSE recomenda a utilização da nova Controladora IPnet44.
A linha IPnet possui protocolo próprio, com alterações em relação à linha MTCP.
Por esse motivo, é importante verificar a compatibilidade dos softwares e dos comandos de comunicação antes de realizar integrações entre equipamentos das duas linhas.
Conheça a nova Controladora IPnet44:
https://nse.com.br/IPnet44
Saiba por que optar pela linha IPnet:
https://nse.com.br/porque_ipnet
OPÇÕES E ACESSÓRIOS PARA A MTCP-4E4S V2
A NSE disponibiliza opções de fornecimento e acessórios que podem ser selecionados conforme a necessidade da aplicação.
CÓDIGO-FONTE GRATUITO SDK
Opções informadas:
Disponibilização de uma linguagem por cliente, conforme a opção selecionada e as condições de fornecimento da NSE.
FONTE DE ALIMENTAÇÃO
Opções:
-
Já tenho fonte.
-
Incluir fonte 12V.

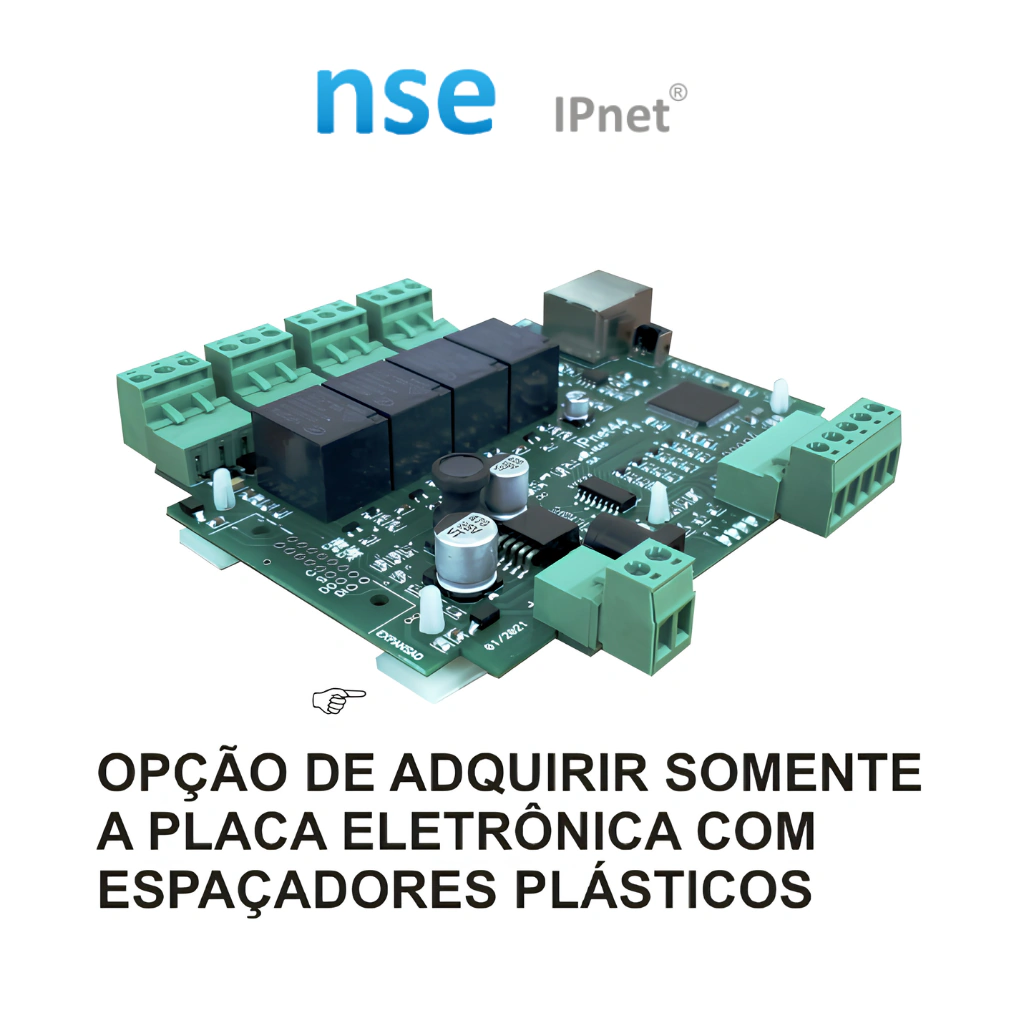

FORMATO DE FORNECIMENTO
Opções:
FILTRO SUPRESSOR DE RUÍDOS
Pode ser incluído para aplicações com acionamento de cargas indutivas.
Opções de quantidade:
-
1 filtro.
-
2 filtros.
-
4 filtros.
O filtro supressor de ruídos deve ser instalado em paralelo com a bobina do dispositivo acionado, conforme as orientações técnicas.
PERGUNTAS FREQUENTES SOBRE A CONTROLADORA MTCP-4E4S V2
1. O QUE É A CONTROLADORA MTCP-4E4S V2?
É um módulo de automação TCP/IP da NSE com 4 entradas digitais para contatos secos e 4 saídas a relé, desenvolvido para acionamento e monitoramento remoto de equipamentos elétricos.
A comunicação ocorre através de Socket TCP/IP Cliente/Servidor, podendo utilizar rede local ou internet.
2. A MTCP-4E4S PODE SER CONTROLADA PELA INTERNET?
Sim. O módulo permite comunicação TCP/IP pela internet ou rede local, conforme a configuração de rede utilizada.
Pode ser comandado por softwares compatíveis em computadores, tablets e celulares.
3. QUANTAS ENTRADAS E SAÍDAS A CONTROLADORA POSSUI?
A MTCP-4E4S possui 4 entradas digitais ON/OFF para leitura de contatos secos e 4 saídas a relé com contatos NA, NF e Comum.
4. QUAL É A ALIMENTAÇÃO NECESSÁRIA?
A controladora utiliza alimentação de 12Vcc / 800mA, conforme a especificação técnica do fabricante.
5. POSSO CONTROLAR DOIS MÓDULOS DIRETAMENTE?
Sim. A MTCP-4E4S permite comunicação direta entre dois módulos do mesmo modelo.
Nesta configuração, as entradas de um módulo comandam as saídas correspondentes do outro e vice-versa.
Para novos projetos de comunicação módulo a módulo, a NSE recomenda considerar a Controladora IPnet44.
6. O QUE ACONTECE QUANDO HÁ FALHA DE COMUNICAÇÃO?
O comportamento depende da configuração do módulo.
A controladora possui recursos de reset por falha de comunicação e WatchDog Timer Relé, observadas as versões de fabricação compatíveis.
Com o reset por falha habilitado, os contatos de saída podem retornar ao estado de repouso.
O WatchDog pode gerar um pulso na saída número 4 por 3 segundos.
7. POSSO UTILIZAR A SAÍDA 4 NORMALMENTE COM O WATCHDOG HABILITADO?
Não. Quando a função WatchDog Timer Relé estiver habilitada, a saída número 4 será desativada para receber comandos normais, ficando destinada à função configurada.
8. A CONTROLADORA POSSUI CRIPTOGRAFIA?
O recurso de criptografia está disponível para produtos fabricados a partir de maio de 2018.
Para desenvolvedores, a funcionalidade é disponibilizada através de DLL que pode ser solicitada após a compra.
9. A MTCP-4E4S FUNCIONA COM CELULAR ANDROID?
Sim. A NSE disponibiliza aplicativos Android compatíveis com a linha MTCP.
O aplicativo adequado depende da versão do Android utilizada.
Os aplicativos informados permitem o controle de um módulo por vez, com o módulo configurado como SERVIDOR.
10. POSSO CONTROLAR VÁRIOS MÓDULOS PELO COMPUTADOR?
Sim. A NSE disponibiliza softwares Windows para gerenciamento de até 15 módulos conectados simultaneamente, além do cadastro de até 50 dispositivos com endereços IP individuais.
Os recursos de registro de eventos, acionamento, monitoramento e configuração variam conforme o software utilizado.
11. QUAIS SOFTWARES DE MONITORAMENTO SÃO COMPATÍVEIS?
A MTCP-4E4S possui compatibilidade informada com:
12. A CONTROLADORA PODE ACIONAR CONTATORAS, TRAVAS E VÁLVULAS SOLENOIDES?
Sim, desde que sejam respeitados os limites elétricos dos contatos e as recomendações de instalação.
Para cargas indutivas, como contatoras, travas eletromagnéticas e válvulas solenoides, utilizar filtro supressor de ruídos em paralelo com a bobina do dispositivo acionado.
13. QUAL É A DIFERENÇA ENTRE A MTCP-4E4S V2 E A VERSÃO ANTERIOR?
A partir de 01/03/2021, a NSE passou a fornecer a versão com proteção por caixa metálica.
A diferença eletrônica informada é que a nova versão não possui o conector de saída de tensão Vcc identificado como J4 preto, anteriormente localizado próximo ao conector de rede.
14. A MTCP-4E4S É COMPATÍVEL COM A LINHA IPNET?
A linha IPnet utiliza um protocolo de comunicação diferente da linha MTCP.
Por isso, não deve ser presumida compatibilidade direta entre os comandos e softwares das duas linhas.
Para novos projetos, a NSE recomenda avaliar a nova Controladora IPnet44.
15. ONDE POSSO ENCONTRAR OS MANUAIS E SOFTWARES?
A NSE disponibiliza manuais, software configurador, aplicativos Android e softwares Windows para utilização da controladora.
Os materiais estão identificados na seção de downloads e documentação técnica desta descrição.
SUPORTE TÉCNICO E CONTATO NSE
Para mais informações sobre a Controladora MTCP-4E4S v2, instalação, configuração, comunicação TCP/IP, utilização dos aplicativos, integração com softwares e suporte técnico, entre em contato com a NSE.
Telefone: (14) 3326-9201.
E-mail: [email protected].
Fabricante: NSE Mobile Control.
Localização: Ourinhos, São Paulo, Brasil.
