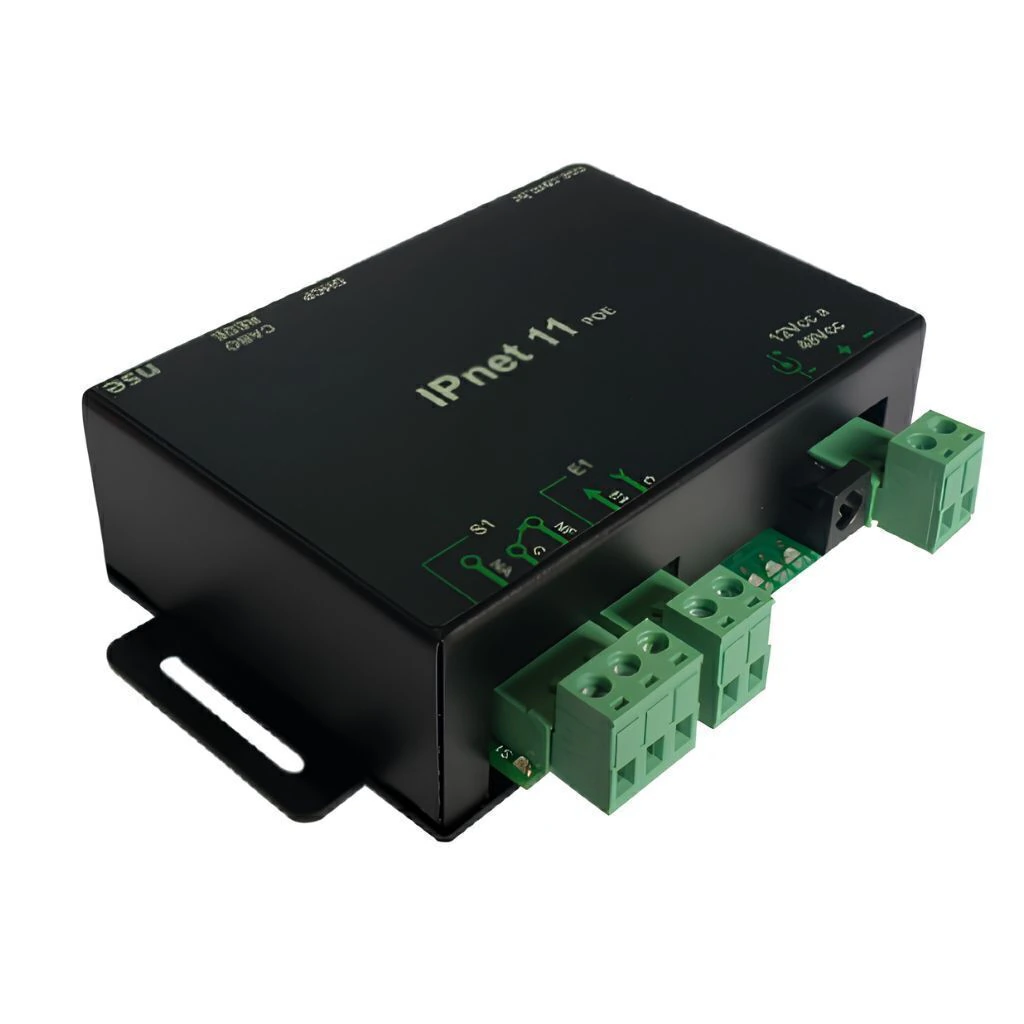

A Controladora IPnet11 PoE da NSE é um dispositivo de controle e automação TCP/IP que permite o acionamento e monitoramento de equipamentos elétricos por rede local ou internet.
Possui alimentação de 12Vcc a 48Vcc / 0,3A, com suporte a PoE passivo (Power Over Ethernet Passivo) ou alimentação por fonte, 1 entrada digital isolada e 1 saída a relé.
A comunicação pode ser realizada pelos protocolos NSE, HTTP, ModBus TCP e Socket TCP/IP.
A controladora pode ser utilizada em aplicações de automação, CFTV, controle de acesso, acionamento remoto, portaria, supervisão de equipamentos e integração com sistemas de monitoramento.
CARACTERÍSTICAS PRINCIPAIS
Alimentação: 12Vcc a 48Vcc / 0,3A (PoE - Power Over Ethernet Passivo ou por fonte).
Quantidade de saídas a relé: 1 contato (NA+NF), Cmax: 2A, Vmax: 28Vcc / 250Vca.
Quantidade de entradas: 1 entrada digital isolada para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF: 0V e ON: 5 a 48Vcc).
Dimensões (CxLxA): comprimento de 115 mm, largura de 87 mm e altura de 42 mm.
Fixação: por parafusos ou em trilho DIN. O suporte para trilho DIN é opcional e pode ser adquirido no momento da compra.
IMPORTANTE: Quando a controladora é alimentada pela rede PoE, a opção de leitura da entrada por "contato seco" fica indisponível.
DESCRIÇÃO TÉCNICA
Controladora TCP/IP com acesso via rede local ou internet com:
-
Alimentação de 12Vcc a 48Vcc / 0,3A (PoE - Power Over Ethernet Passivo).
-
1 entrada digital isolada para leitura de contato "seco" (sem energia) ou tensão contínua.
-
1 contato elétrico (relé) de saída (NA+NF), que permite o acionamento de dispositivos elétricos em geral (Cmáx: 2A - Vmáx: 28Vcc ou 250Vca).
Protocolos de comunicação: NSE, HTTP ou ModBus.
RECURSOS HTTP
WEBSERVER
Acesso às configurações do produto, comando da saída e visualização do estado da entrada via navegador (browser) de qualquer computador que tenha acesso ao endereço IP do produto.
COMANDOS VIA NAVEGADOR
Comando da saída a relé e leitura do estado dos IOs via linha de comando no navegador.
POST DOS ESTADOS DOS IOS
Envio automático dos estados dos IOs para um servidor HTTP remoto em duas condições:
-
Sempre que houver uma transição de estado (ON/OFF) em algum dos IOs (entrada ou saída).
-
Em um intervalo de tempo pré-definido (heartbeat), em segundos.
SOFTWARES E APLICATIVOS
APLICATIVO WINDOWS GRATUITO
Aplicativo Windows gratuito para controle de até 20 dispositivos.
APLICATIVO ANDROID GRATUITO
Aplicativo Android gratuito para comando e monitoramento das controladoras IPnet.
COMPATIBILIDADE MODBUS TCP
Configurável para operação pelo protocolo padrão ModBus TCP (Manual PDF).
INTEGRAÇÃO COM SOFTWARES DE MONITORAMENTO
SOFTWARE DIGIFORT
Integrado ao Software Digifort a partir da versão 7.4.0.0.
Telefone de contato: (+55) (11) 4226-2386.
SOFTWARE D-GUARD
Integrado ao Software D-Guard a partir da versão 7.2.1.8.
Telefone de contato: (+55) (48) 3239-0200.
SUPERVISÓRIO LAQUIS
Integrado ao Supervisório Laquis a partir de setembro de 2020.
Atualize gratuitamente sua versão para obter nosso driver.
SDK GRATUITO PARA DESENVOLVEDORES
Oferecemos gratuitamente para desenvolvedores de software um código-fonte aberto de exemplo (SDK) em Delphi ou C#.
EXEMPLOS DE UTILIZAÇÃO
CONTROLE POR SOFTWARE VIA INTERNET
Exemplo de controle da controladora IPnet por software através da internet.
CONTROLE POR SOFTWARE EM REDE LOCAL
Exemplo de controle da controladora IPnet por software em uma rede local.
CONTROLE PONTO A PONTO VIA INTERNET
Entrada da controladora A comanda a saída da controladora B e vice-versa.
CONTROLE PONTO A PONTO EM REDE LOCAL
Entrada da controladora A comanda a saída da controladora B e vice-versa.
REDE LAN E ENDEREÇAMENTO IP
O endereço IP da controladora IPnet na rede local pode ser do tipo fixo ou dinâmico (DHCP).
IP FIXO
A controladora possuirá um endereço de IP fixo.
Caso haja outro dispositivo na rede com o mesmo endereço IP, haverá conflito de endereços entre eles e ambos poderão não funcionar corretamente.
IP DINÂMICO (DHCP)
A controladora possuirá um endereço IP variável que será atribuído pelo roteador ou servidor de rede (com servidor de DHCP) toda vez que forem ativados.
Assim que a controladora receber um endereço IP válido, seu LED DHC irá acender.
Este modo evita conflito de IPs entre dispositivos da mesma rede.
As controladoras IPnet saem de fábrica em modo DHCP.
MODOS DE OPERAÇÃO
MODO WEBSERVER
Permite o acesso via navegador (browser) às configurações do produto, comando das saídas a relé e leitura dos estados dos IOs, de qualquer computador que tenha acesso ao endereço IP da controladora IPnet.
Possui também o recurso opcional de envio automático dos estados dos IOs para um servidor HTTP remoto sempre que houver um evento de transição de estado em algum dos IOs (Eventos HTTP).
MODO CLIENTE (SOCKET TCP)
A controladora IPnet se conecta a outro dispositivo (ou outra controladora IPnet) cujo IP ou domínio esteja definido em seu parâmetro "Servidor para modo Cliente", com sua respectiva porta.
Se por algum motivo a conexão cair, a controladora IPnet tentará constantemente reconectar-se ao dispositivo servidor remoto até que consiga.
COMUNICAÇÃO MULTIPONTO
O modo Cliente também é utilizado na comunicação Multiponto.
Neste tipo de conexão, uma controladora IPnet44 SE fica aguardando solicitações de conexão vindas de até 4 controladoras IPnet11 que estarão configuradas como Cliente.
Uma vez conectadas:
-
A entrada da controladora IPnet11, conectada à Porta+11 da controladora IPnet44 SE, comandará a saída 1 da IPnet44 SE.
-
A entrada da controladora IPnet11, conectada à Porta+12 da controladora IPnet44 SE, comandará a saída 2 da IPnet44 SE.
-
A entrada da controladora IPnet11, conectada à Porta+13 da controladora IPnet44 SE, comandará a saída 3 da IPnet44 SE.
-
A entrada da controladora IPnet11, conectada à Porta+14 da controladora IPnet44 SE, comandará a saída 4 da IPnet44 SE.
MODO SERVIDOR (SOCKET TCP)
A controladora IPnet fica aguardando uma solicitação de conexão vinda de algum dispositivo Cliente.
Se por algum motivo a conexão cair, o dispositivo Cliente remoto é que deverá solicitar a reconexão.
MODO SERVIDOR MODBUS
A controladora IPnet fica aguardando uma solicitação de conexão vinda de algum dispositivo Cliente ModBus.
Uma vez conectado, a troca de dados poderá ser feita entre os dispositivos utilizando o protocolo padrão ModBus TCP (Manual PDF).

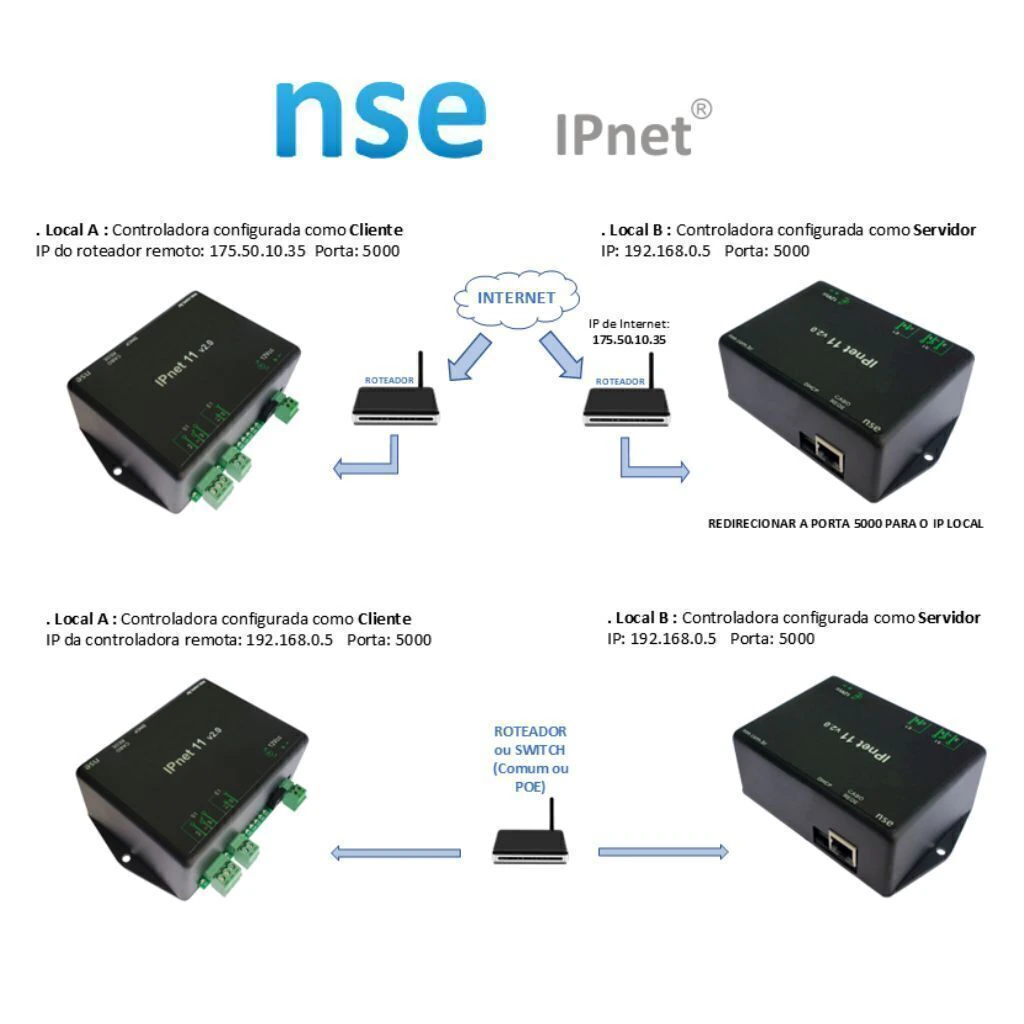

MODO PONTO A PONTO
É estabelecido quando uma controladora IPnet (configurada como Cliente) se conecta a outra controladora IPnet do mesmo modelo (configurada como Servidor).
Nesta configuração, a entrada de uma controladora (exemplo: local A) será copiada para a saída (relé) da outra controladora remota (exemplo: local B).
Ou seja, a entrada do lado A comandará a saída do lado B e, vice-versa, a entrada do lado B comandará a saída do lado A simultaneamente.
CONFIGURAÇÕES DA CONTROLADORA IPNET11 POE
HABILITAR CRIPTOGRAFIA DOS DADOS
Quando habilitado, a controladora IPnet passa a se comunicar aplicando um algoritmo de criptografia nos dados que trafegam na rede, aumentando a segurança dos dados.
Esta função está disponível para:
Esta função está indisponível para:
HABILITAR SUPERVISÃO ATRAVÉS DE UMA CONEXÃO NA PORTA+2
Permite que a controladora IPnet aceite uma segunda conexão de supervisão em sua Porta+2 apenas para monitoração dos estados das entradas e saídas.
RECUPERAR O ESTADO DAS SAÍDAS AO RETORNO DA ENERGIA
Permite que, ao retorno da energia, a controladora IPnet recupere o estado da saída a relé para a mesma condição (ligado ou desligado) que estava quando a energia deixou de existir.
COMUTAR AS SAÍDAS QUANDO AS ENTRADAS TRANSITAREM PARA ON
Quando habilitado, a saída da controladora IPnet passa a ser comandada por sua entrada simultaneamente aos comandos por software.
Toda vez que a entrada for acionada, a saída da controladora IPnet mudará de estado (inverte o estado atual).
Simultaneamente, ao receber um comando de software, a controladora IPnet aceitará e executará o comando recebido.
Esta função não é aplicada para as conexões Ponto a Ponto ou Multiponto.
DESABILITAR O ENVIO DOS ESTADOS DOS IOS A CADA 2 SEGUNDOS
Quando selecionado, a controladora IPnet se comunicará apenas quando houver uma solicitação por parte do dispositivo remoto que a controla.
Apenas habilite esta opção se for um desenvolvedor de software e for gerenciar a conexão dentro do código.
ATRASO PARA LEITURA DAS ENTRADAS
Insere um atraso de tempo para leitura da entrada.
Se configurado com valor "0", a leitura fica mais rápida e com valor "3" a leitura é mais lenta.
QUANTIDADE DE ENTRADAS OU SAÍDAS DE EXPANSÃO ADICIONADAS
Parâmetro desativado neste modelo.
RECURSOS PARA FALHAS DE COMUNICAÇÃO
Quando a controladora IPnet estiver conectada a outra controladora IPnet ou a algum software de controle ou monitoramento, e a comunicação de dados parar de acontecer, a controladora poderá executar as seguintes funções:
DESCONECTAR DO DISPOSITIVO REMOTO
Se habilitado, a controladora IPnet irá desconectar do dispositivo remoto toda vez que não houver tráfego de dados entre eles durante o tempo de espera definido.
Isso garante que o socket TCP seja reinicializado e a conexão não fique aberta sem que haja tráfego de dados entre os dispositivos.
ATIVAR A ÚLTIMA SAÍDA POR 3 SEGUNDOS
Quando habilitado, faz com que a controladora IPnet11 pulse (ON-OFF) sua saída por 3 segundos (tempo ON) após efetuar a desconexão descrita acima.
Esta função, também chamada de WatchDog, pode ser utilizada para resetar algum dispositivo externo no momento da falta de comunicação.
RESETAR A CONTROLADORA IPNET
Se habilitado, após desconectar (ou após os 3 segundos da função acima), a controladora IPnet será resetada, reinicializando seu processador e retornando o estado de seus contatos de saída ao repouso.
Este reset não apaga ou altera nenhuma das configurações do produto.
TEMPO DE ESPERA
É o tempo em segundos que a controladora aguarda para identificar que houve falha de troca de dados (ausência de comunicação) com o software ou dispositivo conectado a ela.
Após este tempo, a controladora executará as opções descritas acima.
SENHA
É necessário o fornecimento da senha de acesso para configuração dos produtos IPnet.
ESPECIFICAÇÕES TÉCNICAS
Modelo: 001.010.011.
Alimentação: 12Vcc a 48Vcc / 0,3A (PoE - Power Over Ethernet Passivo).
Entradas ON/OFF: 1 entrada digital isolada para leitura de contato "seco" (sem energia) ou tensão contínua (OFF: 0Vcc e ON: 5Vcc a 48Vcc).
IMPORTANTE: Quando alimentada pela rede PoE, a opção de leitura da entrada por "contato seco" fica indisponível.
Clique aqui para saber como utilizar as entradas.
Saídas ON/OFF: 1 saída (NA+NF), contato elétrico "seco" (sem energia), Cmax: 2A e Vmax: 28Vcc/250Vca.
Observação: Para acionamento de cargas indutivas como válvulas solenoides, chaves contatoras, travas eletromagnéticas etc., recomenda-se utilizar o filtro supressor de ruídos em paralelo com a bobina do dispositivo acionado.
Clique aqui para saber como utilizar as saídas.
Fixação: abas para parafusos ou instalação em trilho DIN mediante suporte opcional.
Dimensões: C: 115 mm x L: 87 mm x A: 42 mm.
DOWNLOADS, SOFTWARES E APLICATIVOS GRATUITOS
SOFTWARE CONFIGURADOR (ZIP)
Software Windows para configuração das controladoras IPnet.
Observação: Esta configuração também pode ser feita via navegador (browser) se o endereço IP do produto for conhecido.
APLICATIVO WINDOWS (ZIP)
Software Windows para comando das controladoras IPnet modelos IPnet11, IPnet22, IPnet44 e IPnet44 SE.
Permite o controle (acionamento e monitoramento) de até 20 controladoras ao mesmo tempo.
APLICATIVO ANDROID (APK)
App v3.0 (APK).
App v2.0 (APK).
App v1.6 (APK).
Aplicativo Android (celular ou tablet) de comando para as controladoras IPnet modelos IPnet11, IPnet22, IPnet44 e IPnet44 SE.
-
v3.0: para versões de Android 8 e acima.
-
v2.0: para versões de Android de 5 a 8.
-
v1.6: para versões de Android até 5.
-
Veja aqui o vídeo explicativo.
INTEGRAÇÕES E COMPATIBILIDADE
-
Configurável para operação pelo protocolo padrão ModBus TCP (Manual PDF).
-
Integrado ao Software Digifort a partir da versão 7.4.0.0 de 2021.
-
Integrado ao Software D-Guard a partir da versão 7.1.5.3 de outubro de 2020.
-
Integrado ao Supervisório Laquis a partir de setembro de 2020. Atualize gratuitamente sua versão para obter nosso driver.
DESENVOLVEDOR DE SOFTWARE
O desenvolvimento de uma aplicação dedicada para acesso à controladora IPnet pode ser feito em qualquer linguagem de programação para computador, tablets ou celular.
Basta que o dispositivo escolhido seja capaz de abrir uma conexão com a controladora IPnet do tipo Socket TCP/IP Cliente/Servidor, ModBus ou HTTP, e lhe envie uma sequência de bytes no formato adequado.
Disponibilizamos gratuitamente, após a compra do produto, um arquivo PDF com a descrição do protocolo de comunicação, assim como um SDK em Delphi ou CSharp para auxílio no desenvolvimento da aplicação.
PERGUNTAS FREQUENTES SOBRE A CONTROLADORA IPNET11 POE
AO RECEBER O PRODUTO, TEREI SUPORTE TÉCNICO PARA INSTALÁ-LO E UTILIZÁ-LO?
Oferecemos suporte técnico total para instalação, configuração e uso de todos os nossos produtos, assim como o suporte para integração com softwares próprios ou softwares comerciais de CFTV, controle de acesso ou acionamento, supervisão e monitoramento em geral.
Nosso suporte técnico é oferecido por telefone, WhatsApp ou e-mail.
Nossas controladoras TCP/IP são muito simples de serem utilizadas, mesmo para quem não tem um grande conhecimento em redes de computadores.
UMA VEZ INSTALADAS NA REDE, AS CONTROLADORAS POSSUIRÃO UM ENDEREÇO IP PRÓPRIO?
Sim, todas as nossas controladoras TCP/IP funcionam em rede como se fossem qualquer outro dispositivo IP (como câmeras, sensores etc.), terão um endereço IP (dinâmico ou fixo) e uma porta, ambos ajustáveis pelo usuário.
Através deste endereço (IP e porta), outros dispositivos estabelecerão uma conexão com a controladora de forma a poderem controlá-la.
NA CONEXÃO MULTIPONTO, POSSO CONECTAR DUAS CONTROLADORAS CLIENTES A UMA ÚNICA CONTROLADORA SERVIDOR?
Sim, quando a controladora IPnet44 SE estiver configurada em modo "Multiponto", até 4 controladoras modelo IPnet11 poderão se conectar diretamente a ela.
Neste modo de operação, as entradas das controladoras IPnet11 comandarão as saídas da controladora IPnet44 SE e as entradas da controladora IPnet44 SE comandarão as saídas das controladoras IPnet11.
COMO FAÇO PARA SOLICITAR O CÓDIGO-FONTE EXEMPLO GRATUITO?
Basta selecionar no momento da compra e, após confirmado o pagamento, receberá um link para download em seu e-mail cadastrado.
AS CONTROLADORAS MODELO IPNET SE COMUNICAM COM AS CONTROLADORAS MODELO MTCP?
Não, o protocolo das controladoras IPnet foi desenvolvido com o objetivo de se tornar único para todos os produtos NSE e, para isso, precisou ser modificado de forma a ficar mais eficiente e completo.
Os softwares de configuração e de comando também não são compatíveis entre os dois modelos, em função das alterações que foram feitas para evolução do produto.
O QUE PRECISO MODIFICAR EM MEU SOFTWARE QUE SE COMUNICA COM AS CONTROLADORAS MTCP, PARA QUE ELE TAMBÉM SE COMUNIQUE COM AS CONTROLADORAS IPNET?
Basta ajustar os valores e as posições dos bytes de comando de acordo com o descrito no protocolo de comunicação fornecido.
Da mesma forma, será necessário ajustar a forma de leitura dos bytes que retornam da controladora, seguindo também as orientações do protocolo.
As formas de conexão e desconexão das controladoras IPnet permanecem iguais às controladoras MTCP.
ONDE POSSO OBTER O DESCRITIVO DETALHADO DO PROTOCOLO IPNET?
Ao finalizar a compra do produto, basta solicitá-lo através do e-mail [email protected] e receberá um link para download do arquivo PDF.
