A Controladora IPnet44 da NSE é um equipamento de automação e controle TCP/IP que permite o acionamento e monitoramento de dispositivos elétricos por rede local ou internet, utilizando comunicação via HTTP, ModBus TCP e Socket TCP/IP Cliente/Servidor.
Possui 4 entradas digitais isoladas, 4 saídas a relé (NA+NF) e capacidade de expansão por meio dos módulos Exp-4S e Exp-8E, permitindo ampliar o sistema para até 20 entradas ou até 20 saídas, conforme a configuração utilizada.
Desenvolvida para aplicações de automação, CFTV, controle de acesso, portarias, acionamento remoto de equipamentos elétricos e integração com sistemas de supervisão e monitoramento, a IPnet44 oferece diferentes modos de comunicação e recursos de configuração.
É compatível com softwares de gerenciamento, aplicativos de controle e sistemas desenvolvidos em diferentes linguagens de programação.
CARACTERÍSTICAS PRINCIPAIS
Modelo: 001.010.044.
Alimentação: 12Vcc / 0,3A, acrescentando 0,2A para cada módulo de expansão acoplado.
Quantidade de entradas digitais: 4 entradas isoladas para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF: 0V e ON: 5Vcc a 30Vcc).
Quantidade de saídas a relé: 4 contatos elétricos (NA+NF), corrente máxima de 2A e tensão máxima de 28Vcc ou 250Vca.
Expansão de entradas: permite adicionar até 16 entradas por meio de 2 módulos Exp-8E, totalizando até 20 entradas e 4 saídas.
Expansão de saídas: permite adicionar até 16 saídas por meio de 4 módulos Exp-4S, totalizando até 4 entradas e 20 saídas.
Módulos de expansão compatíveis: Exp-4S e Exp-8E.
Protocolos de comunicação: HTTP, ModBus TCP e Socket TCP/IP.
Modos de operação: HTTP, Cliente Socket TCP, Servidor Socket TCP, Servidor Multiponto, Servidor ModBus e Ponto a Ponto.

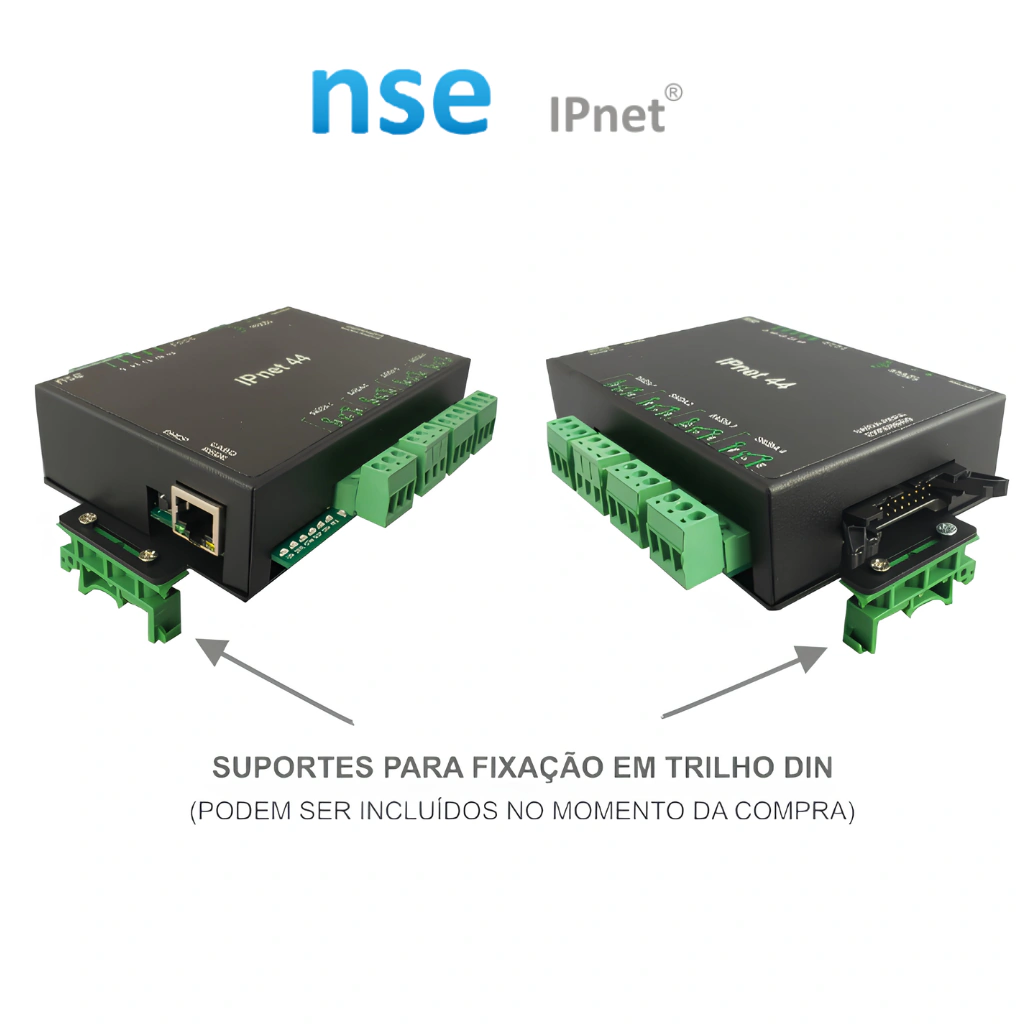

Fixação: por parafusos ou suporte para encaixe em trilho DIN.
Suporte para trilho DIN: opcional, podendo ser incluído no momento da compra.
Dimensões (CxLxA): 147 mm x 114 mm x 32 mm.
Observação: a altura indicada não considera a presença do suporte para trilho DIN.
DESCRIÇÃO TÉCNICA DA CONTROLADORA IPNET44
Controladora TCP/IP com acesso via rede local ou internet com:
-
4 entradas digitais isoladas para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF: 0V e ON: 5Vcc a 30Vcc).
-
4 contatos elétricos (relés) de saída (NA+NF) que permitem o acionamento de dispositivos elétricos em geral (máx.: 2A, 250Vca ou 28Vcc).
-
Compatibilidade com módulos de expansão Exp-4S e Exp-8E.
-
Comunicação via rede local ou internet.
-
Acesso e configuração via navegador.
-
Controle e monitoramento por aplicativos e softwares compatíveis.
-
Operação nos modos Cliente e Servidor Socket TCP.
-
Comunicação pelo protocolo padrão ModBus TCP.
-
Recursos de conexão Ponto a Ponto e Multiponto.
A controladora aceita conexão com os módulos de expansão Exp-4S e Exp-8E, podendo chegar a um total de 4 entradas com 20 saídas ou 20 entradas com 4 saídas.
IMPORTANTE: não é possível conectar expansões de entradas e expansões de saídas ao mesmo tempo em uma mesma controladora IPnet44.
Os módulos de expansão são adquiridos separadamente.
EXPANSÃO DE ENTRADAS E SAÍDAS DA IPNET44
A Controladora IPnet44 permite ampliar a quantidade de entradas ou saídas utilizando módulos de expansão compatíveis.
EXPANSÃO DE ENTRADAS COM O MÓDULO EXP-8E
A quantidade de entradas pode ser expandida para um total de até 20 entradas, adicionando até 16 entradas à controladora IPnet44 com a instalação de até 2 módulos de expansão modelo Exp-8E.
Nesta configuração, a controladora poderá operar com:
Os módulos Exp-8E são adquiridos separadamente.
EXPANSÃO DE SAÍDAS COM O MÓDULO EXP-4S
A quantidade de saídas pode ser expandida para um total de até 20 saídas, adicionando até 16 saídas à controladora IPnet44 com a instalação de até 4 módulos de expansão modelo Exp-4S.
Nesta configuração, a controladora poderá operar com:
Os módulos Exp-4S são adquiridos separadamente.
LIMITAÇÕES DA EXPANSÃO
A Controladora IPnet44 permite expansão de entradas ou de saídas, porém não aceita os dois tipos de expansão simultaneamente.
É necessário escolher a configuração de expansão de acordo com a aplicação desejada.
A alimentação deve considerar o consumo adicional de 0,2A para cada módulo de expansão acoplado.
SOFTWARES E APLICATIVOS COMPATÍVEIS
APLICATIVO WINDOWS GRATUITO
A NSE disponibiliza um aplicativo Windows gratuito para controle de até 20 dispositivos.
O software permite o acionamento e monitoramento de controladoras IPnet compatíveis.
O controle pode ser realizado em rede local ou conforme a configuração de comunicação disponível.
Recursos disponíveis:
-
Controle de até 20 dispositivos.
-
Acionamento de saídas.
-
Monitoramento das entradas e saídas.
-
Comunicação com controladoras IPnet compatíveis.
Software disponível para download.
Também está disponível um vídeo explicativo sobre sua utilização.
APLICATIVO ANDROID GRATUITO
A NSE também disponibiliza aplicativo Android gratuito para comando e monitoramento das controladoras IPnet.
O aplicativo pode ser utilizado em celulares e tablets Android compatíveis.
O download pode ser realizado utilizando o navegador do celular.
Também está disponível um vídeo explicativo de utilização.
OPERAÇÃO COM MODBUS TCP
A Controladora IPnet44 pode ser configurada para operação pelo protocolo padrão ModBus TCP.
A documentação técnica do protocolo está disponível no manual correspondente.
INTEGRAÇÃO COM SOFTWARES DE MONITORAMENTO
INTEGRAÇÃO COM DIGIFORT
A Controladora IPnet44 possui integração com o Software Digifort a partir da versão 7.4.0.0.
Telefone de contato Digifort: (11) 4226-2386.
INTEGRAÇÃO COM D-GUARD
A Controladora IPnet44 possui integração com o Software D-Guard a partir da versão 7.2.1.8.
Telefone de contato D-Guard: (48) 3239-0200.
INTEGRAÇÃO COM SUPERVISÓRIO LAQUIS
A Controladora IPnet44 possui integração com o Supervisório Laquis a partir de setembro de 2020.
Atualize gratuitamente sua versão para obter o driver de integração.
SDK PARA DESENVOLVEDORES
A NSE oferece gratuitamente para desenvolvedores de software um código-fonte aberto de exemplo (SDK) em Delphi ou C#.
O material auxilia no desenvolvimento de aplicações dedicadas para comunicação com as controladoras IPnet.
EXEMPLOS DE UTILIZAÇÃO E CONTROLE
CONTROLE POR SOFTWARE VIA INTERNET
A Controladora IPnet44 pode ser comandada e monitorada por software através da internet, conforme a configuração de rede e comunicação utilizada.
CONTROLE POR SOFTWARE EM REDE LOCAL
A Controladora IPnet44 pode ser utilizada para controle e monitoramento de dispositivos conectados à mesma rede local.
CONTROLE PONTO A PONTO VIA INTERNET
As entradas da controladora A comandam as saídas correspondentes da controladora B e vice-versa.
CONTROLE PONTO A PONTO EM REDE LOCAL
As entradas da controladora A comandam as saídas correspondentes da controladora B e vice-versa.
CONTROLE MULTIPONTO EM REDE LOCAL
Disponível a partir da versão de firmware 1.30.
As entradas de cada controladora IPnet11 comandam as saídas correspondentes da controladora IPnet44, assim como as entradas da IPnet44 comandam as saídas de cada IPnet11.
MODOS DE OPERAÇÃO DA CONTROLADORA IPNET44
MODO HTTP
Permite o acesso via navegador (browser) às configurações do produto, comando das saídas a relé e leitura dos estados dos IOs, de qualquer computador que tenha acesso ao endereço IP da controladora IPnet.
MODO CLIENTE (SOCKET TCP)
A controladora IPnet se conecta a outro dispositivo ou outra controladora IPnet cujo IP ou domínio esteja definido em seu parâmetro "Servidor para modo Cliente", com sua respectiva porta.
Se por algum motivo a conexão cair, a controladora IPnet tentará constantemente reconectar-se ao dispositivo servidor remoto até que consiga.
MODO SERVIDOR (SOCKET TCP)
A controladora IPnet fica aguardando uma solicitação de conexão vinda de algum dispositivo Cliente.
Se por algum motivo a conexão cair, o dispositivo Cliente remoto é que deverá solicitar a reconexão.
MODO SERVIDOR MULTIPONTO (SOCKET TCP)
Uma controladora IPnet44 fica aguardando solicitações de conexão vindas de até 4 controladoras IPnet11 que estarão configuradas como Cliente.
Uma vez conectadas:
-
A entrada da controladora IPnet11, conectada à Porta+11 da controladora IPnet44, comandará a saída 1 da IPnet44.
-
A entrada da controladora IPnet11, conectada à Porta+12 da controladora IPnet44, comandará a saída 2 da IPnet44.
-
A entrada da controladora IPnet11, conectada à Porta+13 da controladora IPnet44, comandará a saída 3 da IPnet44.
-
A entrada da controladora IPnet11, conectada à Porta+14 da controladora IPnet44, comandará a saída 4 da IPnet44.
Observação: o modo Multiponto está disponível a partir da versão de firmware 1.30.
MODO SERVIDOR MODBUS
A controladora IPnet fica aguardando uma solicitação de conexão vinda de algum dispositivo Cliente ModBus.
Uma vez conectado, a troca de dados poderá ser feita entre os dispositivos utilizando o protocolo padrão ModBus TCP.
As informações de configuração estão disponíveis no Manual ModBus TCP.
MODO PONTO A PONTO
É estabelecido quando uma controladora IPnet, configurada como Cliente, se conecta a outra controladora IPnet do mesmo modelo, configurada como Servidor.
Nesta configuração, todas as entradas de uma controladora (exemplo: local A) serão copiadas para as saídas (relés) da outra controladora (exemplo: local B).
Ou seja, a entrada 1 do lado A comandará a saída 1 do lado B e, vice-versa, a entrada 1 do lado B comandará a saída 1 do lado A simultaneamente.
Isso se repetirá para todas as entradas e saídas de ambos os lados.
CONFIGURAÇÕES DA CONTROLADORA IPNET44
HABILITAR CRIPTOGRAFIA DOS DADOS
Quando habilitado, a controladora IPnet passa a se comunicar aplicando um algoritmo de criptografia nos dados que trafegam na rede, aumentando a segurança dos dados.
Esta função está disponível para:
Esta função está indisponível para:
HABILITAR SUPERVISÃO NA PORTA+2
Permite que a controladora IPnet aceite uma segunda conexão de supervisão em sua Porta+2 apenas para monitoração dos estados das entradas e saídas.
COMUTAR AS SAÍDAS QUANDO AS ENTRADAS TRANSITAREM PARA ON
Quando habilitado, as saídas da controladora IPnet passam a ser comandadas por suas entradas simultaneamente aos comandos por software.
Toda vez que uma das entradas for acionada, a saída correspondente do dispositivo IPnet mudará de estado (inverte o estado atual).
Simultaneamente, ao receber um comando de software, a controladora IPnet aceitará e executará o comando recebido.
Esta função não é aplicada para as conexões Ponto a Ponto ou Multiponto.
QUANTIDADE DE ENTRADAS OU SAÍDAS DE EXPANSÃO ADICIONADAS
A controladora IPnet44 aceita conexão com módulos de expansão, podendo chegar a ter até 4 entradas e 20 saídas ou 20 entradas e 4 saídas.
Não é possível conectar expansões de entradas e também expansões de saídas ao mesmo tempo em uma mesma controladora.
Compatível com os modelos de expansão Exp-4S e Exp-8E, vendidos separadamente.
RECURSOS PARA FALHAS DE COMUNICAÇÃO
Quando a controladora IPnet estiver conectada a outra controladora IPnet ou a algum software de controle ou monitoramento, e a comunicação de dados parar de acontecer, a controladora poderá executar as seguintes funções:
DESCONECTAR DO DISPOSITIVO REMOTO
Se habilitado, a controladora IPnet irá desconectar do dispositivo remoto toda vez que não houver tráfego de dados entre eles durante o tempo de espera definido.
Isso garante que o socket TCP seja reinicializado e a conexão não fique aberta sem que haja tráfego de dados entre os dispositivos.
ATIVAR A ÚLTIMA SAÍDA POR 3 SEGUNDOS
Quando habilitado, faz com que a controladora IPnet44 pulse (ON-OFF) sua saída 4 por 3 segundos (tempo ON) após efetuar a desconexão descrita acima.
Esta função, também chamada de WatchDog, pode ser utilizada para resetar algum dispositivo externo no momento da falta de comunicação.
RESETAR A CONTROLADORA IPNET
Se habilitado, após desconectar ou após os 3 segundos da função acima, a controladora IPnet será resetada, reinicializando seu processador e retornando o estado de seus contatos de saída ao repouso.
Este reset não apaga ou altera nenhuma das configurações do produto.
TEMPO DE ESPERA
É o tempo em segundos que a controladora aguarda para identificar que houve falha de troca de dados (ausência de comunicação) com o software ou dispositivo conectado a ela.
Após este tempo, a controladora executará as opções descritas acima.
SENHA
É necessário o fornecimento da senha de acesso para configuração dos produtos IPnet.
ESPECIFICAÇÕES TÉCNICAS COMPLETAS
Alimentação: 12Vcc / 0,3A.
Acrescentar 0,2A para cada módulo de expansão acoplado.
Entradas ON/OFF: 4 entradas para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF: 0V e ON: 5Vcc a 30Vcc).
A quantidade de entradas pode ser expandida para um total de até 20 entradas, adicionando até 16 entradas à controladora IPnet44 com a instalação de até 2 módulos de expansão modelo Exp-8E, adquiridos separadamente.
Documentação disponível:
Saídas ON/OFF: 4 saídas (NA+NF), contato elétrico "seco" (sem energia), corrente máxima de 2A e tensão máxima de 28Vcc/250Vca.
A quantidade de saídas pode ser expandida para um total de até 20 saídas, adicionando até 16 saídas à controladora IPnet44 com a instalação de até 4 módulos de expansão modelo Exp-4S, adquiridos separadamente.
OBSERVAÇÃO SOBRE CARGAS INDUTIVAS
Para acionamento de cargas indutivas como válvulas solenoides, chaves contatoras, travas eletromagnéticas etc., utilizar o filtro supressor de ruídos em paralelo com a bobina do dispositivo acionado.
Documentação disponível para utilização das saídas.
Fixação: parafusos ou suporte para encaixe em trilho DIN.
O suporte para trilho DIN pode ser incluído no momento da compra.
Dimensões: comprimento de 147 mm, largura de 114 mm e altura de 32 mm.
Observação: a altura indicada não considera a presença do suporte para trilho DIN.
DOWNLOADS, SOFTWARES E APLICATIVOS
SOFTWARE CONFIGURADOR
Software Windows para configuração das controladoras IPnet.
Materiais disponíveis:
Observação: esta configuração também pode ser feita via navegador (browser) se o endereço IP do produto for conhecido.
SOFTWARE WINDOWS
Software Windows para comando das controladoras IPnet modelos IPnet11, IPnet22, IPnet44 e IPnet44 SE.
Permite o controle, acionamento e monitoramento de até 20 controladoras ao mesmo tempo.
Para utilização deste software, a controladora IPnet deve estar configurada como SERVIDOR.
Também está disponível um vídeo explicativo.
APLICATIVO ANDROID
Aplicativo Android para celulares e tablets, desenvolvido para comando das controladoras IPnet modelos IPnet11, IPnet22, IPnet44 e IPnet44 SE.
Versões disponíveis:
App v3.0 (APK): para versões de Android 8 e acima.
App v2.0 (APK): para versões de Android de 5 a 8.
App v1.6 (APK): para versões de Android até 5.
Também está disponível um vídeo explicativo.
MANUAL MODBUS TCP
A controladora pode ser configurada para operação pelo protocolo padrão ModBus TCP.
As informações para utilização deste protocolo estão disponíveis no manual correspondente.
INTEGRAÇÕES COM SOFTWARES
-
Software Digifort: integrado a partir da versão 7.4.0.0 de 2021.
-
Software D-Guard: integrado a partir da versão 7.1.5.3 de outubro de 2020.
-
Supervisório Laquis: integrado a partir de setembro de 2020.
Para utilizar o driver correspondente ao Supervisório Laquis, atualize gratuitamente sua versão.
DESENVOLVEDOR DE SOFTWARE
O desenvolvimento de uma aplicação dedicada para acesso à controladora IPnet pode ser feito em qualquer linguagem de programação para computador, tablets ou celular.
Basta que o dispositivo escolhido seja capaz de abrir uma conexão com a controladora IPnet do tipo Socket Cliente/Servidor, ModBus ou HTTP e lhe envie uma sequência de bytes no formato adequado.
Disponibilizamos gratuitamente, após a compra do produto, um arquivo PDF com a descrição do protocolo de comunicação, assim como um SDK em Delphi ou CSharp para auxílio no desenvolvimento da aplicação.
O código-fonte de exemplo está disponível para desenvolvedores conforme as condições de fornecimento da NSE.
PERGUNTAS FREQUENTES SOBRE A CONTROLADORA IPNET44
1. AO RECEBER O PRODUTO, TEREI SUPORTE TÉCNICO PARA INSTALÁ-LO E UTILIZÁ-LO?
Oferecemos suporte técnico total para instalação, configuração e uso de todos os nossos produtos, assim como suporte para integração com softwares próprios ou softwares comerciais de CFTV, controle de acesso ou acionamento, supervisão e monitoramento em geral.
Nosso suporte técnico é oferecido por telefone, WhatsApp ou e-mail.
Nossas controladoras TCP/IP são muito simples de serem utilizadas, mesmo para quem não tem um grande conhecimento em redes de computadores.
2. UMA VEZ INSTALADAS NA REDE, AS CONTROLADORAS POSSUIRÃO UM ENDEREÇO IP PRÓPRIO?
Sim, todas as nossas controladoras TCP/IP funcionam em rede como se fossem qualquer outro dispositivo IP, como câmeras, sensores etc.
Terão um endereço IP (dinâmico ou fixo) e uma porta, ambos ajustáveis pelo usuário.
Através deste endereço (IP e porta), outros dispositivos estabelecerão uma conexão com a controladora de forma a poderem controlá-la.
3. NA CONEXÃO PONTO A PONTO, POSSO USAR A ENTRADA 1 DE UMA CONTROLADORA PARA ACIONAR A SAÍDA 2 DE OUTRA CONTROLADORA?
Não. Na conexão Ponto a Ponto, as entradas 1, 2, 3 etc. de uma controladora (local) irão acionar as saídas 1, 2, 3 etc. de outra controladora (remota), respectivamente.
Ou seja, a entrada 1 de uma controladora (local) comanda a saída 1 da outra (remota), a entrada 2 local comanda a saída 2 remota e assim por diante.
Este acionamento acontecerá nos dois sentidos, ou seja, as entradas da controladora local comandam as saídas da controladora remota e as entradas da controladora remota comandam as saídas da controladora local.
4. NA CONEXÃO MULTIPONTO, POSSO CONECTAR DUAS CONTROLADORAS CLIENTES A UMA ÚNICA CONTROLADORA SERVIDOR?

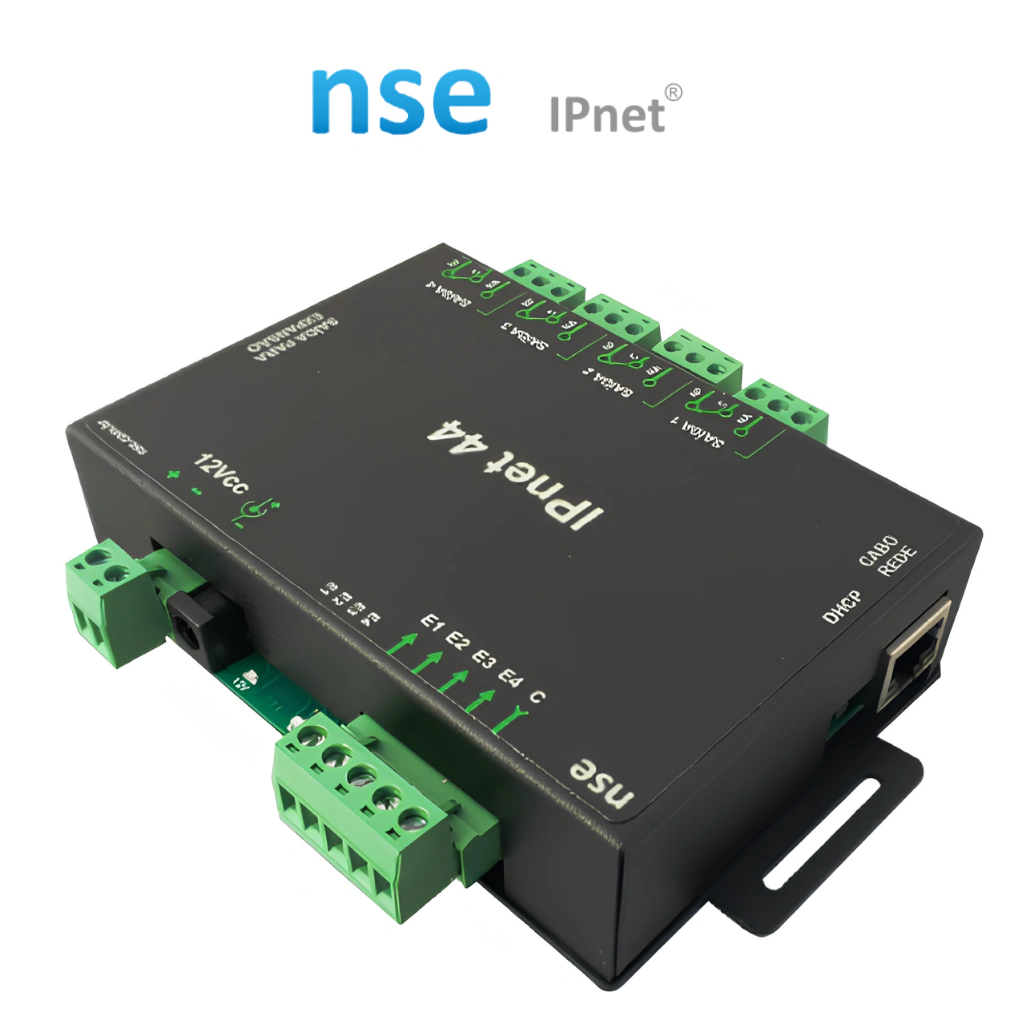

Sim. Quando a controladora IPnet44 estiver configurada em modo "Multiponto", até 4 controladoras modelo IPnet11 poderão se conectar diretamente a ela.
Neste modo de operação, as entradas das controladoras IPnet11 comandarão as saídas da controladora IPnet44 e as entradas da controladora IPnet44 comandarão as saídas das controladoras IPnet11.
Este recurso está disponível a partir da versão de firmware 1.30.
5. COMO FAÇO PARA SOLICITAR O CÓDIGO-FONTE EXEMPLO GRATUITO?
Basta selecionar no momento da compra e, após confirmado o pagamento, receberá um link para download em seu e-mail cadastrado.
6. AS CONTROLADORAS MODELO IPNET SE COMUNICAM COM AS CONTROLADORAS MODELO MTCP?
Não. O protocolo das controladoras IPnet foi desenvolvido com o objetivo de se tornar único para todos os produtos NSE e, para isso, precisou ser modificado de forma a ficar mais eficiente e completo.
Os softwares de configuração e de comando também não são compatíveis entre os dois modelos, em função das alterações que foram feitas para evolução do produto.
7. O QUE PRECISO MODIFICAR EM MEU SOFTWARE QUE SE COMUNICA COM AS CONTROLADORAS MTCP PARA QUE ELE TAMBÉM SE COMUNIQUE COM AS CONTROLADORAS IPNET?
Basta ajustar os valores e as posições dos bytes de comando de acordo com o descrito no protocolo de comunicação fornecido.
Da mesma forma, será necessário ajustar a forma de leitura dos bytes que retornam da controladora, seguindo também as orientações do protocolo.
As formas de conexão e desconexão das controladoras IPnet permanecem iguais às controladoras MTCP.
8. ONDE POSSO OBTER O DESCRITIVO DETALHADO DO PROTOCOLO IPNET?
Ao finalizar a compra do produto, basta solicitá-lo através do e-mail [email protected] e receberá um link para download do arquivo PDF.
SUPORTE TÉCNICO E CONTATO NSE
Para mais informações sobre a Controladora IPnet44, instalação, configuração, módulos de expansão, integração com sistemas de automação e suporte técnico, entre em contato com a NSE.
Telefone: (14) 3326-9201.
WhatsApp: (14) 9-1004-4369.
E-mail: [email protected].
