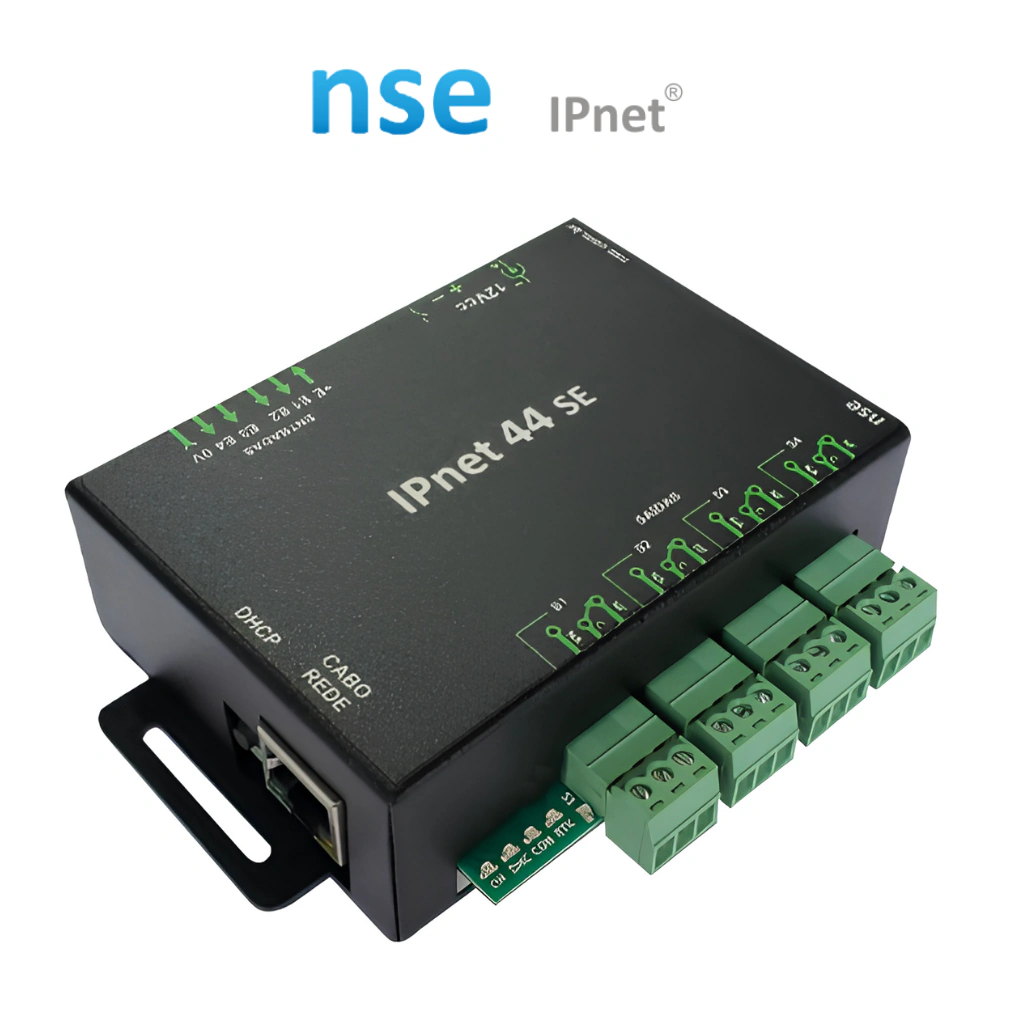

A Controladora IPnet44 SE da NSE é um equipamento de automação e controle TCP/IP que permite o acionamento e monitoramento de dispositivos elétricos por rede local ou internet, utilizando comunicação via HTTP, ModBus TCP e Socket TCP/IP Cliente/Servidor.
Possui 4 entradas digitais isoladas opticamente, 4 saídas a relé (NA+NF) e diferentes modos de operação, permitindo o controle remoto de equipamentos, leitura de sinais digitais, supervisão de dispositivos e integração com sistemas de automação.
Desenvolvida para aplicações de automação, CFTV, controle de acesso, portarias, acionamento remoto, monitoramento e integração com softwares de supervisão, a IPnet44 SE permite o gerenciamento das entradas e saídas por meio de computadores, aplicativos e sistemas compatíveis.
A controladora também oferece recursos de comunicação Ponto a Ponto e Multiponto, criptografia de dados em modos compatíveis, recuperação dos estados das saídas após o retorno da energia e funções de supervisão da comunicação.
CARACTERÍSTICAS PRINCIPAIS
Modelo: 001.010.046.
Alimentação: 12Vcc / 0,3A.
Quantidade de entradas digitais: 4 entradas isoladas opticamente para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF: 0V e ON: 5Vcc a 30Vcc).
Quantidade de saídas a relé: 4 contatos elétricos (NA+NF), corrente máxima de 2A e tensão máxima de 28Vcc ou 250Vca.
Protocolos de comunicação: NSE, HTTP e ModBus TCP.
Comunicação Socket TCP/IP: modos Cliente, Servidor e Servidor Multiponto.
Controle remoto: permite comando e monitoramento por rede local ou internet.
Modos de operação: Webserver, Cliente Socket TCP, Servidor Socket TCP, Servidor Multiponto, Servidor ModBus e Ponto a Ponto.
Fixação: por parafusos ou suporte para encaixe em trilho DIN.
Suporte para trilho DIN: opcional, podendo ser incluído no momento da compra.
Dimensões (CxLxA): 116 mm x 100 mm x 32 mm.
Observação: a altura indicada não considera a presença do suporte para trilho DIN.
DESCRIÇÃO TÉCNICA DA CONTROLADORA IPNET44 SE
Controladora TCP/IP com acesso via rede local ou internet com:
-
4 entradas digitais isoladas opticamente para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF: 0V e ON: 5Vcc a 30Vcc).
-
4 contatos elétricos de saída (relés NA+NF) que permitem o acionamento de dispositivos elétricos em geral, com capacidade máxima de 2A e tensão máxima de 250Vca ou 28Vcc.
-
Comunicação pelos protocolos NSE, HTTP e ModBus TCP.
-
Configuração e monitoramento por navegador.
-
Acionamento das saídas por comandos remotos.
-
Leitura dos estados das entradas e saídas.
-
Comunicação por Socket TCP/IP Cliente e Servidor.
-
Recursos de comunicação Ponto a Ponto e Multiponto.
-
Compatibilidade com aplicativos e softwares de gerenciamento.
-
Recursos de supervisão e recuperação de comunicação.
A controladora permite diferentes configurações de funcionamento, conforme a aplicação desejada e o sistema de gerenciamento utilizado.
RECURSOS HTTP DA CONTROLADORA IPNET44 SE
WEBSERVER
Permite acesso às configurações do produto, comando das saídas a relé e visualização dos estados das entradas através do navegador (browser) de qualquer computador que tenha acesso ao endereço IP do equipamento.
O recurso possibilita realizar configurações e operações de controle pela interface de rede da controladora.
COMANDOS VIA NAVEGADOR
Permite comandar as saídas a relé e realizar a leitura dos estados dos IOs através de comandos enviados pela linha de endereço do navegador.
Esse recurso pode ser utilizado em sistemas que precisam executar comandos ou consultar informações da controladora utilizando comunicação HTTP.
ENVIO AUTOMÁTICO DOS ESTADOS DOS IOS
A controladora possui recurso de envio automático dos estados das entradas e saídas para um servidor HTTP remoto.
Esse envio pode ocorrer em duas condições:
-
Sempre que houver uma transição de estado (ON/OFF) em algum dos IOs, seja entrada ou saída.
-
Em um intervalo de tempo pré-definido (heartbeat), configurado em segundos.
O recurso permite que um servidor remoto receba informações sobre os estados dos dispositivos conectados à controladora.
SOFTWARES E APLICATIVOS COMPATÍVEIS
APLICATIVO WINDOWS GRATUITO
A NSE disponibiliza um aplicativo Windows gratuito para controle de até 20 dispositivos.
O software permite realizar operações de acionamento e monitoramento das controladoras IPnet compatíveis.
Entre os recursos disponíveis estão:
-
Controle de até 20 controladoras.
-
Acionamento remoto das saídas.
-
Monitoramento dos estados das entradas e saídas.
-
Comunicação com equipamentos IPnet compatíveis.
-
Operação através de rede local ou conforme a configuração de comunicação utilizada.
O software está disponível para download.
Também está disponível um vídeo explicativo demonstrando sua utilização.
APLICATIVO ANDROID GRATUITO
A NSE disponibiliza um aplicativo Android gratuito para comando e monitoramento das controladoras IPnet.
O aplicativo pode ser utilizado em celulares e tablets Android compatíveis.
O download pode ser realizado através do navegador do celular.
Também está disponível um vídeo explicativo sobre sua utilização.
OPERAÇÃO PELO PROTOCOLO MODBUS TCP
A Controladora IPnet44 SE pode ser configurada para operação pelo protocolo padrão ModBus TCP.
Esse modo permite a comunicação com dispositivos e softwares compatíveis com o protocolo.
As informações técnicas para configuração e utilização estão disponíveis no Manual ModBus TCP.
INTEGRAÇÃO COM SOFTWARES DE MONITORAMENTO
INTEGRAÇÃO COM DIGIFORT
A Controladora IPnet44 SE possui integração com o Software Digifort a partir da versão 7.4.0.0.
Telefone de contato Digifort: (11) 4226-2386.
INTEGRAÇÃO COM D-GUARD
A Controladora IPnet44 SE possui integração com o Software D-Guard a partir da versão 7.2.1.8.
Telefone de contato D-Guard: (48) 3239-0200.
INTEGRAÇÃO COM SUPERVISÓRIO LAQUIS
A Controladora IPnet44 SE possui integração com o Supervisório Laquis a partir de setembro de 2020.
Atualize gratuitamente sua versão para obter o driver de integração correspondente.
SDK GRATUITO PARA DESENVOLVEDORES
A NSE oferece gratuitamente para desenvolvedores de software um código-fonte aberto de exemplo (SDK) em Delphi ou C#.
O material pode ser utilizado como referência para o desenvolvimento de sistemas próprios de controle, automação, supervisão e monitoramento.
EXEMPLOS DE UTILIZAÇÃO E CONTROLE
CONTROLE POR SOFTWARE VIA INTERNET
A Controladora IPnet44 SE pode ser utilizada para o controle e monitoramento de dispositivos elétricos através de softwares que se comunicam com o equipamento pela internet.
O software poderá comandar as saídas e acompanhar os estados das entradas, conforme o protocolo e a configuração utilizados.
CONTROLE POR SOFTWARE EM REDE LOCAL
A Controladora IPnet44 SE permite o acionamento e monitoramento dos dispositivos conectados através de softwares instalados em computadores com acesso à mesma rede local.

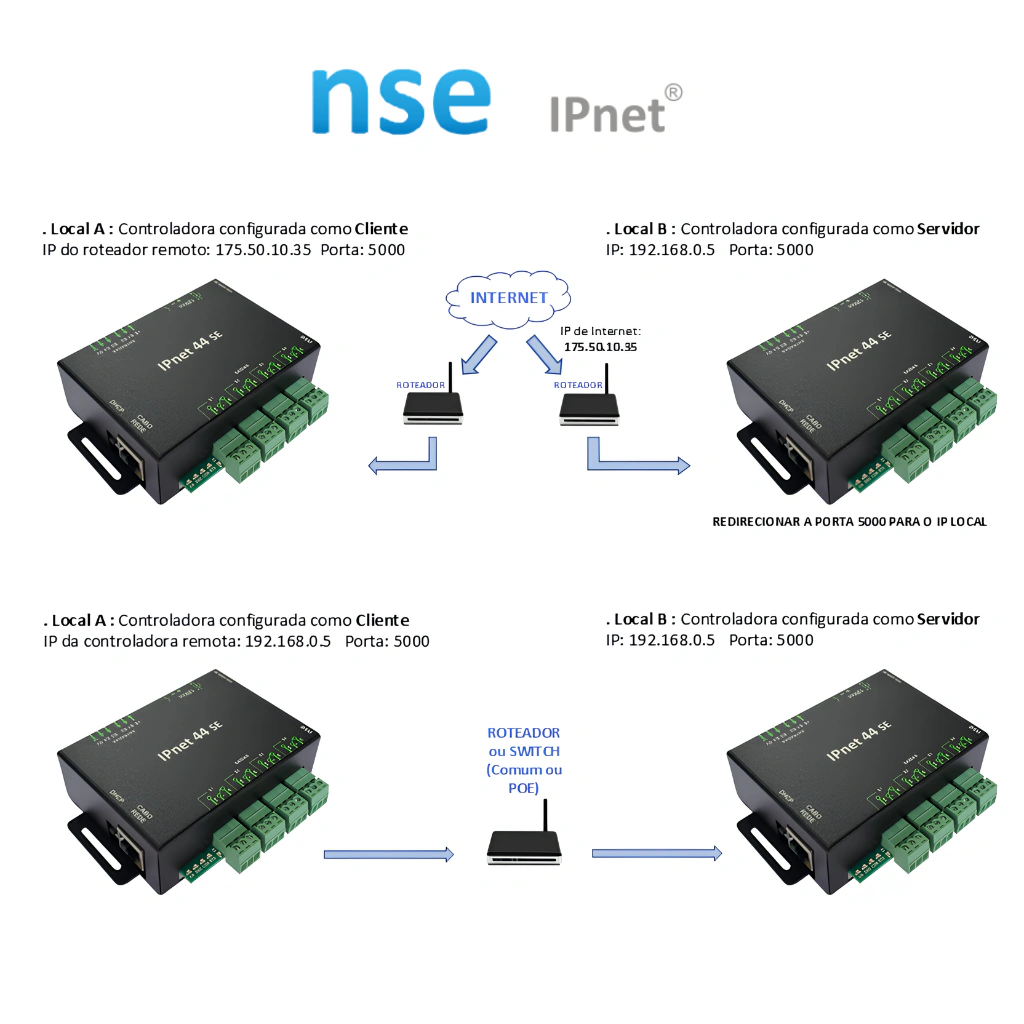

CONTROLE PONTO A PONTO VIA INTERNET
As entradas da controladora A comandam as saídas correspondentes da controladora B e vice-versa.
Esse modo estabelece uma comunicação entre duas controladoras compatíveis, permitindo que os estados das entradas de uma sejam reproduzidos nas saídas da outra.
CONTROLE PONTO A PONTO EM REDE LOCAL
As entradas da controladora A comandam as saídas correspondentes da controladora B e vice-versa.
A comunicação ocorre através da rede local, conforme a configuração das controladoras.
CONTROLE MULTIPONTO EM REDE LOCAL
As entradas de cada controladora IPnet11 comandam as saídas correspondentes da controladora IPnet44 SE.
Da mesma forma, as entradas da controladora IPnet44 SE comandam as saídas de cada controladora IPnet11 conectada.
Esse modo permite estabelecer uma comunicação entre uma controladora IPnet44 SE e até 4 controladoras IPnet11 configuradas como Cliente.
REDE LAN E ENDEREÇAMENTO IP
O endereço IP da controladora IPnet na rede local pode ser do tipo fixo ou dinâmico (DHCP).
ENDEREÇO IP FIXO
A controladora possuirá um endereço IP fixo.
Caso haja outro dispositivo na rede com o mesmo endereço IP, haverá conflito de endereços entre eles e ambos poderão não funcionar corretamente.
ENDEREÇO IP DINÂMICO (DHCP)
A controladora possuirá um endereço IP variável que será atribuído pelo roteador ou servidor de rede com serviço DHCP toda vez que o equipamento for ativado.
Assim que a controladora receber um endereço IP válido, seu LED DHC irá acender.
Este modo evita conflitos de endereços IP entre dispositivos da mesma rede.
As controladoras IPnet saem de fábrica configuradas em modo DHCP.
MODOS DE OPERAÇÃO DA CONTROLADORA IPNET44 SE
MODO WEBSERVER
Permite acesso via navegador (browser) às configurações do produto, comando das saídas a relé e leitura dos estados dos IOs, de qualquer computador que tenha acesso ao endereço IP da controladora IPnet.
Possui também o recurso opcional de envio automático dos estados dos IOs para um servidor HTTP remoto sempre que houver um evento de transição de estado em algum dos IOs (Eventos HTTP).
MODO CLIENTE (SOCKET TCP)
A controladora IPnet se conecta a outro dispositivo ou outra controladora IPnet cujo IP ou domínio esteja definido em seu parâmetro "Servidor para modo Cliente", com sua respectiva porta.
Se por algum motivo a conexão cair, a controladora IPnet tentará constantemente reconectar-se ao dispositivo servidor remoto até que consiga.
MODO SERVIDOR (SOCKET TCP)
A controladora IPnet fica aguardando uma solicitação de conexão vinda de algum dispositivo Cliente.
Se por algum motivo a conexão cair, o dispositivo Cliente remoto é que deverá solicitar a reconexão.
MODO SERVIDOR MULTIPONTO (SOCKET TCP)
Uma controladora IPnet44 SE fica aguardando solicitações de conexão vindas de até 4 controladoras IPnet11 que estarão configuradas como Cliente.
Uma vez conectadas:
-
A entrada da controladora IPnet11, conectada à Porta+11 da controladora IPnet44 SE, comandará a saída 1 da controladora IPnet44 SE.
-
A entrada da controladora IPnet11, conectada à Porta+12 da controladora IPnet44 SE, comandará a saída 2 da controladora IPnet44 SE.
-
A entrada da controladora IPnet11, conectada à Porta+13 da controladora IPnet44 SE, comandará a saída 3 da controladora IPnet44 SE.
-
A entrada da controladora IPnet11, conectada à Porta+14 da controladora IPnet44 SE, comandará a saída 4 da controladora IPnet44 SE.
MODO SERVIDOR MODBUS
A controladora IPnet fica aguardando uma solicitação de conexão vinda de algum dispositivo Cliente ModBus.
Uma vez conectado, a troca de dados poderá ser realizada entre os dispositivos utilizando o protocolo padrão ModBus TCP.
As instruções para utilização estão disponíveis no Manual ModBus TCP.
MODO PONTO A PONTO
É estabelecido quando uma controladora IPnet, configurada como Cliente, se conecta a outra controladora IPnet do mesmo modelo, configurada como Servidor.
Nesta configuração, todas as entradas de uma controladora (exemplo: local A) serão copiadas para as saídas (relés) da outra controladora (exemplo: local B).
Ou seja, a entrada 1 do lado A comandará a saída 1 do lado B e, vice-versa, a entrada 1 do lado B comandará a saída 1 do lado A simultaneamente.
Isso se repetirá para todas as entradas e saídas de ambos os lados.
CONFIGURAÇÕES DA CONTROLADORA IPNET44 SE
HABILITAR CRIPTOGRAFIA DOS DADOS
Quando habilitado, a controladora IPnet passa a se comunicar aplicando um algoritmo de criptografia nos dados que trafegam na rede, aumentando a segurança dos dados.
Esta função está disponível para:
Esta função está indisponível para:
HABILITAR SUPERVISÃO ATRAVÉS DE UMA CONEXÃO NA PORTA+2
Permite que a controladora IPnet aceite uma segunda conexão de supervisão em sua Porta+2 apenas para monitoração dos estados das entradas e saídas.
RECUPERAR O ESTADO DAS SAÍDAS AO RETORNO DA ENERGIA
Permite que, ao retorno da energia (12Vcc), a controladora IPnet recupere os estados das saídas a relé para a mesma condição em que estavam quando a energia deixou de existir.
COMUTAR AS SAÍDAS QUANDO AS ENTRADAS TRANSITAREM PARA ON
Quando habilitado, as saídas da controladora IPnet passam a ser comandadas por suas entradas simultaneamente aos comandos por software.
Toda vez que uma das entradas for acionada, a saída correspondente do dispositivo IPnet mudará de estado, invertendo o estado atual.
Simultaneamente, ao receber um comando de software, a controladora IPnet aceitará e executará o comando recebido.
Esta função não é aplicada para as conexões Ponto a Ponto ou Multiponto.
DESABILITAR O ENVIO DOS ESTADOS DOS IOS A CADA 2 SEGUNDOS
Quando selecionado, a controladora IPnet se comunicará apenas quando houver uma solicitação por parte do dispositivo remoto que a controla.
Apenas habilite esta opção se for um desenvolvedor de software e for gerenciar a conexão dentro do código.
ATRASO PARA LEITURA DAS ENTRADAS
Insere um atraso de tempo para leitura das entradas.
Se configurado com valor "0", a leitura fica mais rápida e, com valor "3", a leitura é mais lenta.
QUANTIDADE DE ENTRADAS OU SAÍDAS DE EXPANSÃO ADICIONADAS
Parâmetro desativado neste modelo.
A Controladora IPnet44 SE possui 4 entradas e 4 saídas, sem recurso de expansão de entradas ou saídas informado para este modelo.
RECURSOS PARA FALHAS DE COMUNICAÇÃO
Quando a controladora IPnet estiver conectada a outra controladora IPnet ou a algum software de controle ou monitoramento, e a comunicação de dados parar de acontecer, a controladora poderá executar as seguintes funções:
DESCONECTAR DO DISPOSITIVO REMOTO
Se habilitado, a controladora IPnet irá desconectar do dispositivo remoto toda vez que não houver tráfego de dados entre eles durante o tempo de espera definido.
Isso garante que o socket TCP seja reinicializado e a conexão não fique aberta sem que haja tráfego de dados entre os dispositivos.
ATIVAR A ÚLTIMA SAÍDA POR 3 SEGUNDOS
Quando habilitado, faz com que a controladora IPnet44 SE pulse (ON-OFF) sua saída 4 por 3 segundos (tempo ON) após efetuar a desconexão descrita acima.
Esta função, também chamada de WatchDog, pode ser utilizada para resetar algum dispositivo externo no momento da falta de comunicação.
RESETAR A CONTROLADORA IPNET
Se habilitado, após desconectar ou após os 3 segundos da função acima, a controladora IPnet será resetada, reinicializando seu processador e retornando o estado de seus contatos de saída ao repouso.
Este reset não apaga ou altera nenhuma das configurações do produto.
TEMPO DE ESPERA
É o tempo em segundos que a controladora aguarda para identificar que houve falha de troca de dados (ausência de comunicação) com o software ou dispositivo conectado a ela.
Após este tempo, a controladora executará as opções descritas acima.
SENHA
É necessário o fornecimento da senha de acesso para configuração dos produtos IPnet.
ESPECIFICAÇÕES TÉCNICAS COMPLETAS
Modelo: 001.010.046.
Alimentação: 12Vcc / 0,3A.
Entradas ON/OFF: 4 entradas digitais isoladas opticamente para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF: 0V e ON: 5Vcc a 30Vcc).
Documentação disponível para utilização das entradas digitais.
Saídas ON/OFF: 4 saídas (NA+NF), contato elétrico "seco" (sem energia), corrente máxima de 2A e tensão máxima de 28Vcc ou 250Vca.
OBSERVAÇÃO SOBRE CARGAS INDUTIVAS
Para acionamento de cargas indutivas como válvulas solenoides, chaves contatoras, travas eletromagnéticas etc., utilizar o filtro supressor de ruídos em paralelo com a bobina do dispositivo acionado.
Documentação disponível para utilização das saídas.
Fixação: parafusos ou suporte para encaixe em trilho DIN.
O suporte para trilho DIN pode ser incluído no momento da compra.
Dimensões: comprimento de 116 mm, largura de 100 mm e altura de 32 mm.
Observação: a altura indicada não considera a presença do suporte para trilho DIN.
DOWNLOADS, SOFTWARES E APLICATIVOS GRATUITOS
SOFTWARE CONFIGURADOR
Software Windows para configuração das controladoras IPnet.
Materiais disponíveis:
Observação: esta configuração também pode ser feita via navegador (browser) se o endereço IP do produto for conhecido.
SOFTWARE WINDOWS
Software Windows para comando das controladoras IPnet modelos IPnet11, IPnet22, IPnet44 e IPnet44 SE.
Permite o controle, acionamento e monitoramento de até 20 controladoras ao mesmo tempo.
Para utilização deste software, a controladora IPnet deve estar configurada como SERVIDOR.
Também está disponível um vídeo explicativo.
APLICATIVO ANDROID
Aplicativo Android para celulares e tablets, desenvolvido para comando das controladoras IPnet modelos IPnet11, IPnet22, IPnet44 e IPnet44 SE.
Versões disponíveis:
App v3.0 (APK): para versões de Android 8 e acima.
App v2.0 (APK): para versões de Android de 5 a 8.
App v1.6 (APK): para versões de Android até 5.
Também está disponível um vídeo explicativo.
MANUAL MODBUS TCP
A controladora pode ser configurada para operação pelo protocolo padrão ModBus TCP.
As informações para configuração e utilização deste protocolo estão disponíveis no manual correspondente.
INTEGRAÇÕES COM SOFTWARES
Software Digifort: integrado a partir da versão 7.4.0.0.
Contato: (11) 4226-2386.
Software D-Guard: integrado a partir da versão 7.2.1.8.
Contato: (48) 3239-0200.
Supervisório Laquis: integrado a partir de setembro de 2020.
Atualize gratuitamente sua versão para obter o driver correspondente.
DESENVOLVEDOR DE SOFTWARE
O desenvolvimento de uma aplicação dedicada para acesso à controladora IPnet pode ser feito em qualquer linguagem de programação para computador, tablets ou celular.
Basta que o dispositivo escolhido seja capaz de abrir uma conexão com a controladora IPnet do tipo Socket TCP/IP, ModBus ou HTTP e lhe envie uma sequência de bytes no formato adequado.
Disponibilizamos gratuitamente, após a compra do produto, um arquivo PDF com a descrição do protocolo de comunicação, assim como um SDK em Delphi ou CSharp para auxílio no desenvolvimento da aplicação.
O código-fonte de exemplo está disponível para desenvolvedores conforme as condições de fornecimento da NSE.
PERGUNTAS FREQUENTES SOBRE A CONTROLADORA IPNET44 SE
1. AO RECEBER O PRODUTO, TEREI SUPORTE TÉCNICO PARA INSTALÁ-LO E UTILIZÁ-LO?
Oferecemos suporte técnico total para instalação, configuração e uso de todos os nossos produtos, assim como suporte para integração com softwares próprios ou softwares comerciais de CFTV, controle de acesso ou acionamento, supervisão e monitoramento em geral.
Nosso suporte técnico é oferecido por telefone, WhatsApp ou e-mail.
Nossas controladoras TCP/IP são muito simples de serem utilizadas, mesmo para quem não tem um grande conhecimento em redes de computadores.
2. UMA VEZ INSTALADAS NA REDE, AS CONTROLADORAS POSSUIRÃO UM ENDEREÇO IP PRÓPRIO?
Sim, todas as nossas controladoras TCP/IP funcionam em rede como se fossem qualquer outro dispositivo IP, como câmeras, sensores etc.
Terão um endereço IP (dinâmico ou fixo) e uma porta, ambos ajustáveis pelo usuário.
Através deste endereço (IP e porta), outros dispositivos estabelecerão uma conexão com a controladora de forma a poderem controlá-la.
3. NA CONEXÃO PONTO A PONTO, POSSO USAR A ENTRADA 1 DE UMA CONTROLADORA PARA ACIONAR A SAÍDA 2 DE OUTRA CONTROLADORA?
Não. Na conexão Ponto a Ponto, as entradas 1, 2, 3 e 4 de uma controladora (local) irão acionar as saídas 1, 2, 3 e 4 de outra controladora (remota), respectivamente.
Ou seja, a entrada 1 de uma controladora (local) comanda a saída 1 da outra (remota), a entrada 2 local comanda a saída 2 remota e assim por diante.
Este acionamento acontecerá nos dois sentidos, ou seja, as entradas da controladora local comandam as saídas da controladora remota e as entradas da controladora remota comandam as saídas da controladora local.
4. NA CONEXÃO MULTIPONTO, POSSO CONECTAR DUAS CONTROLADORAS CLIENTES A UMA ÚNICA CONTROLADORA SERVIDOR?
Sim. Quando a controladora IPnet44 SE estiver configurada em modo "Multiponto", até 4 controladoras modelo IPnet11 poderão se conectar diretamente a ela.
Neste modo de operação, as entradas das controladoras IPnet11 comandarão as saídas da controladora IPnet44 SE e as entradas da controladora IPnet44 SE comandarão as saídas das controladoras IPnet11.
5. COMO FAÇO PARA SOLICITAR O CÓDIGO-FONTE EXEMPLO GRATUITO?
Basta selecionar no momento da compra e, após confirmado o pagamento, receberá um link para download em seu e-mail cadastrado.
6. AS CONTROLADORAS MODELO IPNET SE COMUNICAM COM AS CONTROLADORAS MODELO MTCP?
Não. O protocolo das controladoras IPnet foi desenvolvido com o objetivo de se tornar único para todos os produtos NSE e, para isso, precisou ser modificado de forma a ficar mais eficiente e completo.
Os softwares de configuração e de comando também não são compatíveis entre os dois modelos, em função das alterações que foram feitas para evolução do produto.
7. O QUE PRECISO MODIFICAR EM MEU SOFTWARE QUE SE COMUNICA COM AS CONTROLADORAS MTCP PARA QUE ELE TAMBÉM SE COMUNIQUE COM AS CONTROLADORAS IPNET?
Basta ajustar os valores e as posições dos bytes de comando de acordo com o descrito no protocolo de comunicação fornecido.
Da mesma forma, será necessário ajustar a forma de leitura dos bytes que retornam da controladora, seguindo também as orientações do protocolo.
As formas de conexão e desconexão das controladoras IPnet permanecem iguais às controladoras MTCP.
8. ONDE POSSO OBTER O DESCRITIVO DETALHADO DO PROTOCOLO IPNET?
Ao finalizar a compra do produto, basta solicitá-lo através do e-mail [email protected] e receberá um link para download do arquivo PDF.
SUPORTE TÉCNICO E CONTATO NSE
Para mais informações sobre a Controladora IPnet44 SE, instalação, configuração, integração com sistemas de automação e suporte técnico, entre em contato com a NSE.
Telefone: (14) 3326-9201.
WhatsApp: (14) 9-1004-4369.
E-mail: [email protected].
Horário de atendimento: segunda a sexta-feira, das 8h30 às 11h30 e das 13h às 17h.
