IPnet 44 SE - Controladora IP via HTTP/ModBus TCP/Socket com 4 Entradas e 4 Saídas

Controladora TCP/IP com acesso via rede local ou internet com:
- 4 entradas digitais isoladas opticamente para leitura de contatos "secos" (sem energia) ou tensão contínua (OFF:0V e ON: 5Vcc a 30Vcc)
- 4 contatos elétricos de saída (reles NA+NF) que permitem o acionamento de dispositivos elétricos em geral (máx:2A - 250Vca ou 28Vcc)
Protocolos de comunicação: NSE, HTTP ou ModBus

Quer entender melhor? Veja aqui o vídeo de apresentação

Recursos HTTP
- Webserver – Acesso as configurações do produto, comando da saída e visualização do estado da entrada via navegador (browser) de qualquer computador que tenha acesso ao endereço IP do produto.
- Comandos via navegador – Comando das saídas à rele e leitura do estado dos IOs via linha de comando no navegador.
- Post dos estados dos IOs – Envio automático dos estados dos IOs para um servidor HTTP remoto em duas condições:
   1. Sempre que houver uma transição de estado (ON/OFF) em algum dos IOs (entrada ou saída)
   2. Em um intervalo de tempo pré-definido (heartbeat) em segundos.

- Aplicativo Windows gratuito para controle de até 20 dispositivos.
   . Baixe aqui
   . Veja aqui o vídeo explicativo

- Aplicativo Android gratuito
   . Baixe aqui usando o navegador de seu celular
   . Veja aqui o vídeo explicativo

- Configurável para operação pelo protocolo padrão ModBus TCP (Manual pdf)
- Integrado a plataforma de controle de acesso Condfy - [+55] (14) 2109-3633
- Integrado ao Software Digifort a partir da versão 7.4.0.0 - [+55] (11) 4226-2386
- Integrado ao Software D-Guard a partir da versão 7.2.1.8 - [+55] (48) 3239-0200
- Integrado ao Supervisório Laquis a partir de Setembro/2020 (atualize gratuitamente sua versão para obter nosso driver)

- Oferecemos gratuitamente para desenvolvedores de software um código fonte aberto de exemplo (SDK) em Delphi ou C#.

REDE - LAN

O endereço IP da controladora IPnet na rede local pode ser do tipo Fixo ou Dinâmico (DHCP).
   - Fixo : A controladora possuirá um endereço de IP fixo. Caso haja outro dispositivo na rede com o mesmo endereço IP, haverá conflito de endereços entre eles e ambos poderão não funcionar corretamente.
   - Dinâmico (DHCP) : A controladora possuirá um endereço IP variável que será atribuído pelo roteador ou servidor de rede (com servidor de DHCP) toda vez que forem ativados. Assim que a controladora receber um endereço IP válido, seu led DHC irá acender. Este modo evita conflito de IPs entre dispositivos da mesma rede. As controladoras IPnet saem de fábrica em modo DHCP.

MODOS DE OPERAÇÃO

Webserver – Permite o acesso via navegador (browser) às configurações do produto, comando das saídas à rele e leitura dos estados dos IOs, de qualquer computador que tenha acesso ao endereço IP da controladora IPnet. Possui também o recurso opcional de envio automático dos estados dos IOs para um servidor HTTP remoto sempre que houver um evento de transição de estado em algum dos IOs (Eventos HTTP).

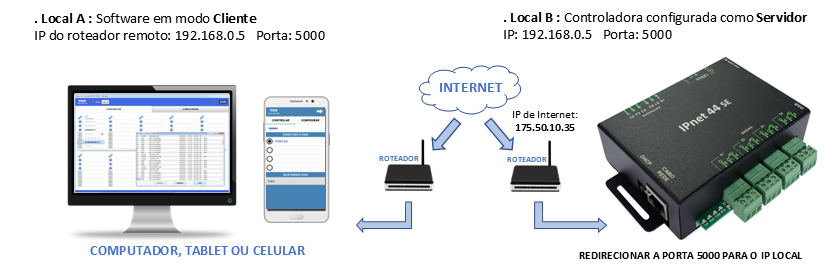

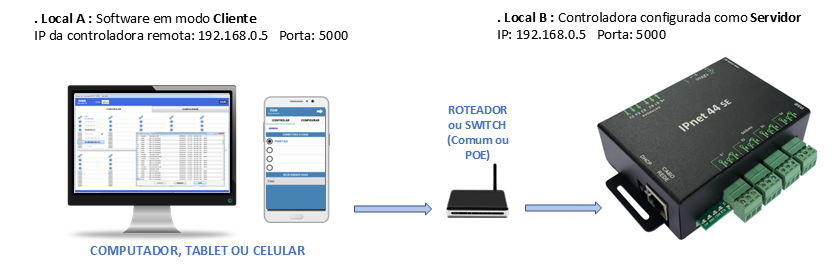

Modo Cliente (Socket TCP) – A controladora IPnet se conecta a outro dispositivo (ou outra controladora IPnet) cujo IP ou domínio esteja definido em seu parâmetro "Servidor para modo Cliente", com sua respectiva Porta. Se por algum motivo a conexão cair, a controladora IPnet tentará constantemente reconectar-se ao dispositivo servidor remoto até que consiga.
Modo Servidor (Socket TCP) – A controladora IPnet fica aguardando uma solicitação de conexão vinda de algum dispositivo Cliente. Se por algum motivo a conexão cair, o dispositivo Cliente remoto é que deverá solicitar a reconexão.
Modo Servidor Multiponto (Socket TCP) – Uma controladora IPnet44 SE fica aguardando solicitações de conexão vinda de até 4 controladoras IPnet11 que estarão configuradas como Cliente. Uma vez conectados:
- A entrada da controladora IPnet11, conectada à Porta+11 da controladora IPnet44 SE, comandará a saída 1 da controladora IPnet44 SE.
- A entrada da controladora IPnet11, conectada à Porta+12 da controladora IPnet44 SE, comandará a saída 2 da controladora IPnet44 SE.
- A entrada da controladora IPnet11, conectada à Porta+13 da controladora IPnet44 SE, comandará a saída 3 da controladora IPnet44 SE.
- A entrada da controladora IPnet11, conectada à Porta+14 da controladora IPnet44 SE, comandará a saída 4 da controladora IPnet44 SE.
Modo Servidor ModBus – A controladora IPnet fica aguardando uma solicitação de conexão vinda de algum dispositivo Cliente ModBus. Uma vez conectado, a troca de dados poderá ser feita entre os dispositivos utilizando o protocolo padrão ModBus TCP (Manual pdf).

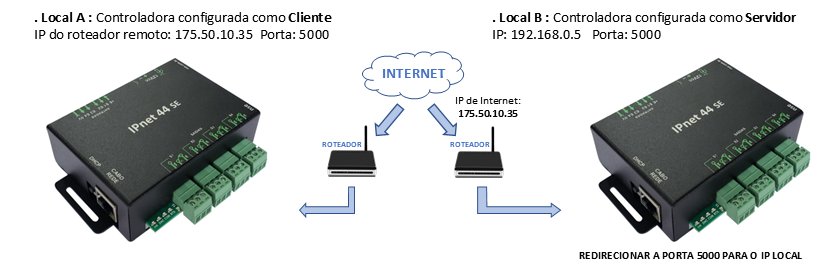

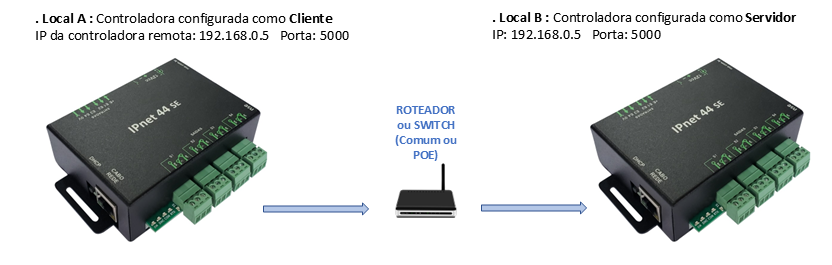

Modo Ponto a Ponto – É estabelecido quando uma controladora IPnet (configurada como Cliente) se conecta a outra controladora IPnet do mesmo modelo (configurada como Servidor). Nesta configuração, todas entradas de uma controladora (ex: local A) serão copiadas para as saídas (reles) da outra controladora (ex: local B), ou seja, a entrada 1 do lado A comandará a saída 1 do lado B, e vice-versa, a entrada 1 do lado B comandará a saída 1 do lado A simultaneamente. Isso se repetirá para todas as entradas e saídas de ambos os lados.

CONFIGURAÇÕES

. Habilitar criptografia dos dados - Quando habilitado, a controladora IPnet passa a se comunicar aplicando um algoritmo de criptografia nos dados que trafegam na rede, aumentando a segurança dos dados.
Esta função está disponível para:
- Comunicação entre duas controladoras IPnet (modos Cliente e Servidor).
- Comunicação das controladoras IPnet com o app NSE Android.
Esta função está indisponível para:
- Conexões modo Multiponto e ModBus.
- Comunicação das controladoras IPnet com softwares Windows (NSE ou de parceiros).
. Habilitar supervisão através de uma conexão na Porta+2 - Permite que a controladora IPnet aceite uma segunda conexão de supervisão em sua Porta+2 apenas para monitoração dos estados das entradas e saídas.
. Recuperar o estado das saídas ao retorno da energia - Permite que, ao retorno da energia (12Vcc), a controladora IPnet recupere os estados das saídas à rele para a mesma condição que estavam quando a energia deixou de existir.
. Comutar as saídas quando as entradas transitarem para ON - Quando habilitado, as saídas da controladora IPnet passam a ser comandadas por suas entradas simultaneamente aos comandos por software. Toda vez que uma das entradas for acionada, a saída correspondente do dispositivo IPnet mudará de estado (inverte o estado atual). Simultaneamente, ao receber um comando de software, a controladora IPnet aceitará e executará o comando recebido. Esta função não é aplicada para as conexões Ponto a Ponto ou Multiponto.
. Desabilitar o envio dos estados dos IOs a cada 2 segundos - Quando selecionado, a controladora IPnet se comunicará apenas quando houver uma solicitação por parte do dispositivo remoto que a controla. Apenas habilite esta opção se for um desenvolvedor de software e for gerenciar a conexão dentro do código.
. Atraso para leitura das entradas - Insere um atraso de tempo para leitura das entradas. Se configurado com valor "0", a leitura fica mais rápida e com valor "3" a leitura é mais lenta.
. Quantidade de entradas ou saídas de expansão adicionadas - Parâmetro desativado neste modelo.

Quando a controladora IPnet estiver conectada a outra controladora IPnet, ou a algum software de controle ou monitoramento, e a comunicação de dados parar de acontecer, a controladora poderá:

. Desconectar do dispositivo remoto - Se habilitado, a controladora IPnet irá desconectar do dispositivo remoto toda vez que não houver tráfego de dados entre eles durante o tempo de espera definido. ​Isso garante que o socket TCP seja reinicializado e a conexão não fique aberta sem que haja tráfego de dados entre os dispositivos.
. Ativar a última saída por 3 segundos - Quanto habilitado faz com que a controladora IPnet44 SE pulse (ON-OFF) sua saída 4 por 3 segundos (tempo ON) após efetuar a desconexão descrita acima. Esta função, também chamada de WatchDog, pode ser utilizada para resetar algum dispositivo externo no momento da falta de comunicação.
. Resetar a controladora IPnet - Se habilitado, após desconectar (ou após os 3 segundos da função acima) a controladora IPnet será resetada reinicializando seu processador e retornando o estado de seus contatos de saída ao repouso. Este reset não apaga ou altera nenhuma das configurações do produto.
. Tempo de espera - É o tempo em segundos que a controladora aguarda para indentificar que houve falha de troca de dados (ausência de comunicação) com o software ou dispositivo conectado a ela, e após este tempo a controladora executará as opções descritas acima.
. Senha - É necessário o fornecimento da senha de acesso para configuração dos produtos IPnet.

Software Windows

App v3.0 (apk)
App v2.0 (apk)
App v1.6 (apk)

. Ao receber o produto, terei suporte técnico para instalá-lo e utilizá-lo?
  Oferecemos suporte técnico total para instalação, configuração e uso de todos os nossos produtos, assim como o suporte para integração com softwares próprios ou softwares comerciais de CFTV, controle de acesso ou acionamento, supervisão e monitoramento em geral. Nosso suporte técnico é oferecido por telefone, whatsapp ou email. Nossas controladoras TCP/IP são muito simples de serem utilizadas, mesmo para quem não tem um grande conhecimento em redes de computadores.

. Uma vez instalados na rede, as controladoras possuirão um endereço IP próprio?
  Sim, todas as nossas controladoras TCP/IP funcionam em rede como se fossem qualquer outro dispositivo IP (como câmeras, sensores, etc), terão um endereço IP (dinâmico ou fixo) e uma Porta, ambos ajustáveis pelo usuário. Através deste endereço (IP e Porta) outros dispositivos estabelerão uma conexão com a controladora de forma a poderem controlá-la.

. Na conexão Ponto a Ponto, posso usar a entrada 1 de uma controladora para acionar a saída 2 de outra controladora?
  Não, na conexão ponto a ponto, as entradas 1, 2, 3 e 4 de uma controladora (local) irão acionar as saídas 1, 2, 3 e 4 de outra controladora (remota) respectivamente, ou seja, a entrada 1 de uma controladora (local) comanda a saída 1 da outra (remota), entrada 2 local comanda a saída 2 remota e assim por diante. Este acionamento acontecerá nos 2 sentidos, ou seja, as entradas da controladora local comandam as saídas da controladora remota e as entradas da controladora remota comandam as saídas da controladora local.

. Na conexão Multiponto, posso conectar duas controladoras Clientes a uma única controladora Servidor?
  Sim, quando a controladora IPnet44 SE estiver configurada em modo "Multiponto", até 4 controladoras modelo IPnet11 poderão se conectar diretamente a ela. Neste modo de operação, as entradas das controladoras IPnet11 comandarão as saídas da controladora IPnet44 SE e as entradas da controladora IPnet44 SE comandarão as saídas das controladoras IPnet11.

. Como faço para solicitar o código fonte exemplo gratuito?
  Basta selecionar no momento da compra e, após confirmado o pagamento, receberá um link para download em seu email cadastrado.

. As controladoras modelo IPnet se comunicam com as controladoras modelo MTCP?
  Não, o protocolo das controladoras IPnet foi desenvolvido com o objetivo de se tornar único para todos os produtos NSE, e para isso precisou ser modificado de forma a ficar mais eficiente e completo. Os softwares de configuração e de comando também não são compatíveis entre os dois modelos, em função das alterações que foram feitas para evolução do produto.

. O que preciso modificar em meu software que se comunica com as controladoras MTCP, para que ele também se comunique com as controladoras IPnet?
  Basta ajustar os valores e as posições dos bytes de comando de acordo com o descrito no protocolo de comunicação fornecido. Da mesma forma, será necessário ajustar a forma de leitura dos bytes que retornam da controladora, seguindo também as orientações do protocolo. As formas de conexão e desconexão das controladoras IPnet permanecem iguais às controladoras MTCP.

. Onde posso obter o descritivo detalhado do protocolo IPnet?
  Ao finalizar a compra do produto, basta solicitá-lo através do email [email protected] e receberá um link para download do arquivo pdf.
