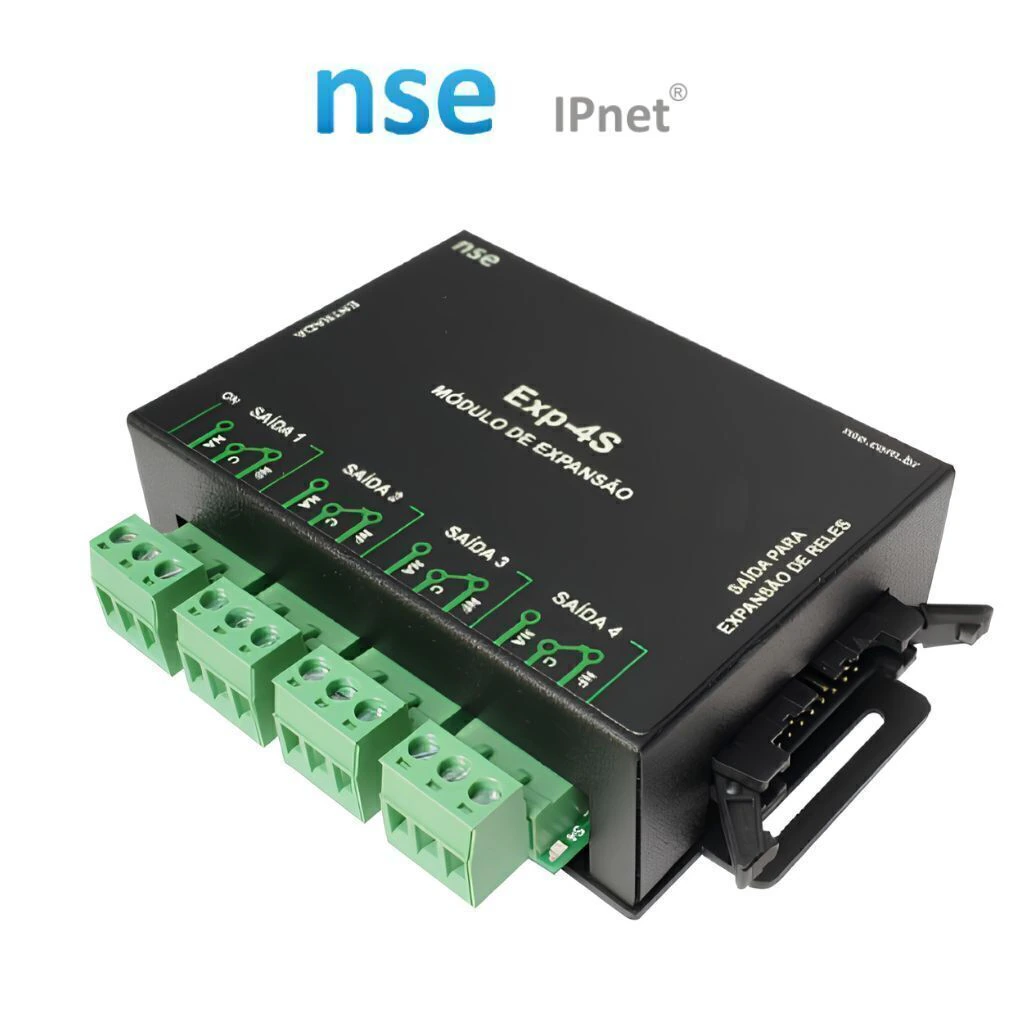

O Módulo de Expansão Exp-4S da NSE é um dispositivo desenvolvido para ampliar a capacidade de acionamento das controladoras IPnet44 (TCP/IP) e Musb44 (USB), permitindo adicionar 4 novas saídas a relé para controle de dispositivos elétricos.
Com o Exp-4S, é possível expandir a quantidade de saídas das controladoras compatíveis, aumentando a capacidade de automação e permitindo o acionamento de mais equipamentos através de uma única controladora principal.
Cada módulo disponibiliza 4 saídas a relé com contatos Comum (C), Normalmente Aberto (NA) e Normalmente Fechado (NF), permitindo o acionamento de dispositivos elétricos de acordo com as necessidades da aplicação.
As controladoras compatíveis permitem conectar até 4 módulos Exp-4S, acrescentando até 16 saídas às 4 saídas originais e totalizando 20 saídas a relé.
A instalação é realizada através do cabo flat que acompanha o produto, conectando o módulo de expansão à controladora principal.
O Exp-4S pode ser utilizado em projetos de automação, controle de acesso, CFTV, portarias, acionamento de contatoras, válvulas solenoides, travas eletromagnéticas e outros sistemas que necessitam de saídas adicionais para comando de dispositivos elétricos.
IMPORTANTE: este módulo é compatível com as controladoras IPnet44 e Musb44 convencionais. Não é compatível com os modelos MTCP nem com as versões SE das controladoras.
CARACTERÍSTICAS PRINCIPAIS DO MÓDULO EXP-4S
Fabricante: NSE.
Produto: Módulo de Expansão Exp-4S.
Modelo: 001.014.004.
Tipo: módulo de expansão de saídas digitais a relé.
Função principal: adicionar 4 saídas a relé às controladoras compatíveis.
Controladoras compatíveis:
Controladoras não compatíveis:
Quantidade de saídas adicionais: 4 saídas ON/OFF.
Tipo de saída: contatos elétricos a relé.
Contatos disponíveis: Comum (C), Normalmente Aberto (NA) e Normalmente Fechado (NF).
Corrente máxima dos contatos: 2A.
Tensão máxima dos contatos: 28Vcc ou 250Vca.
Alimentação: 12Vcc / 0,2A.
Origem da alimentação: proveniente do cabo de comunicação conectado à controladora principal.
Quantidade máxima de módulos: até 4 módulos Exp-4S por controladora compatível.
Capacidade máxima de expansão: até 16 saídas adicionais.
Capacidade total do sistema: até 20 saídas a relé, considerando as 4 saídas originais da controladora.
Conexão: cabo flat de comunicação.
Cabo flat: acompanha o produto.
Fixação: por parafusos ou suporte para encaixe em trilho DIN.
Suporte para trilho DIN: opcional.
Dimensões (CxLxA): 117 mm x 85 mm x 32 mm.
Observação: a altura indicada não considera a presença do suporte para trilho DIN.
PARA QUE SERVE O MÓDULO DE EXPANSÃO EXP-4S?
O Exp-4S é utilizado quando uma controladora IPnet44 ou Musb44 precisa acionar uma quantidade maior de dispositivos elétricos do que suas saídas originais permitem.
As controladoras compatíveis possuem 4 saídas a relé. Com a instalação de módulos Exp-4S, é possível aumentar progressivamente essa quantidade.
Cada módulo conectado acrescenta 4 novas saídas.
Essa expansão permite utilizar a controladora principal para gerenciar uma quantidade maior de pontos de acionamento, sem a necessidade de acrescentar outra controladora apenas para disponibilizar saídas adicionais.
Entre as principais aplicações estão:
-
Ampliação de saídas em sistemas de automação.
-
Acionamento de dispositivos elétricos.
-
Controle de relés adicionais.
-
Automação de portarias e condomínios.
-
Integração com sistemas de controle de acesso.
-
Acionamento de travas eletromagnéticas.
-
Comando de válvulas solenoides.
-
Acionamento de chaves contatoras.
-
Aplicações de supervisão e monitoramento.
-
Sistemas de automação com múltiplos pontos de comando.
As aplicações devem respeitar as características elétricas das saídas e dos equipamentos conectados.
COMO FUNCIONA A EXPANSÃO DE SAÍDAS?
O Módulo Exp-4S trabalha conectado a uma controladora principal compatível.
A controladora realiza o gerenciamento das entradas e saídas do sistema, enquanto os módulos de expansão acrescentam novos contatos a relé para acionamento.
A conexão entre o módulo e a controladora é realizada através de um cabo flat.
Cada Exp-4S acrescenta 4 saídas ao conjunto.
CONFIGURAÇÕES POSSÍVEIS
Controladora sem expansão:
4 saídas a relé originais.
Controladora com 1 módulo Exp-4S:
4 saídas originais + 4 saídas adicionais = 8 saídas.
Controladora com 2 módulos Exp-4S:
4 saídas originais + 8 saídas adicionais = 12 saídas.
Controladora com 3 módulos Exp-4S:
4 saídas originais + 12 saídas adicionais = 16 saídas.
Controladora com 4 módulos Exp-4S:
4 saídas originais + 16 saídas adicionais = 20 saídas.
O limite máximo informado pela NSE é de 4 módulos Exp-4S conectados à controladora compatível.
COMPATIBILIDADE COM CONTROLADORAS NSE
CONTROLADORA IPNET44 TCP/IP
O Exp-4S é compatível com a Controladora IPnet44, permitindo ampliar o número de saídas a relé disponíveis para acionamento de dispositivos.
A IPnet44 utiliza comunicação TCP/IP e permite controle através de rede local ou internet, conforme os recursos e configurações da controladora.
Ao utilizar módulos Exp-4S, a quantidade de saídas pode ser ampliada para até 20 contatos a relé.
A configuração das expansões deve seguir as orientações do software configurador e da documentação da IPnet44.
Conheça a Controladora IPnet44:
https://nse.com.br/IPnet44
CONTROLADORA MUSB44 USB
O Exp-4S também é compatível com a Controladora Musb44 convencional, que utiliza comunicação USB.
Essa combinação permite ampliar a quantidade de saídas disponíveis para acionamento através dos recursos da controladora principal.
ATENÇÃO: a compatibilidade informada é com a Musb44 convencional, não com a versão Musb44 SE.
INCOMPATIBILIDADE COM A LINHA MTCP
O Exp-4S não é compatível com as controladoras da linha MTCP.
Este módulo foi desenvolvido para utilização com os modelos IPnet44 e Musb44 compatíveis.
INCOMPATIBILIDADE COM AS VERSÕES SE
O Módulo Exp-4S não deve ser utilizado com as controladoras IPnet44 SE e Musb44 SE.
Antes de realizar a instalação, confirme o modelo exato da controladora principal.
SAÍDAS A RELÉ DO MÓDULO EXP-4S
O módulo possui 4 saídas independentes a relé.
Nos conectores de cada saída estão disponíveis os seguintes contatos:
Esses contatos podem ser utilizados conforme a lógica elétrica necessária para cada aplicação.
CONTATO COMUM (C)
É o terminal comum do relé, utilizado em conjunto com os contatos NA ou NF.
CONTATO NORMALMENTE ABERTO (NA)
O contato Normalmente Aberto permite fechar o circuito quando o relé é acionado.
É utilizado em aplicações nas quais o circuito deve permanecer aberto enquanto o relé estiver em repouso.
CONTATO NORMALMENTE FECHADO (NF)
O contato Normalmente Fechado permite utilizar a condição de circuito fechado enquanto o relé estiver em repouso.
Quando o relé é acionado, ocorre a comutação dos contatos conforme seu funcionamento.
CAPACIDADE ELÉTRICA DAS SAÍDAS
Cada saída possui as seguintes características:
Tipo: contato elétrico a relé NA+NF.
Corrente máxima: 2A.
Tensão máxima em corrente contínua: 28Vcc.
Tensão máxima em corrente alternada: 250Vca.
Os equipamentos conectados devem respeitar os limites elétricos dos contatos.
O Exp-4S disponibiliza contatos de comando, e a alimentação dos dispositivos acionados deve ser dimensionada conforme a instalação.
ACIONAMENTO DE CARGAS INDUTIVAS
Para o acionamento de cargas indutivas, como válvulas solenoides, chaves contatoras, travas eletromagnéticas e outros dispositivos com bobinas, a NSE orienta utilizar um filtro supressor de ruídos em paralelo com a bobina do dispositivo acionado.
Cargas indutivas podem gerar transientes elétricos durante o desligamento.
Esses transientes podem provocar interferências e contribuir para o desgaste prematuro dos contatos dos relés.
A utilização de um filtro supressor compatível ajuda a reduzir os efeitos desses fenômenos.
FILTRO SUPRESSOR DE RUÍDOS NSE
O filtro supressor é um acessório indicado para aplicações que utilizam relés para comandar dispositivos com bobinas.
Sua finalidade é reduzir ruídos e interferências eletromagnéticas produzidos durante o acionamento e desligamento dessas cargas.
A instalação deve ser realizada em paralelo com a bobina do dispositivo acionado, conforme as orientações técnicas.
O filtro pode ser incluído conforme a necessidade da aplicação.
Conheça o Filtro Supressor de Ruídos NSE:
https://nse.com.br/reles-fontes-cabos/filtro-supressor-ruido
INSTALAÇÃO DO MÓDULO EXP-4S
A instalação do módulo de expansão é realizada através do cabo flat que acompanha o produto.
O módulo deve ser conectado à interface de expansão existente na controladora principal compatível.
PROCEDIMENTO DE INSTALAÇÃO
-
Identifique o modelo da controladora principal e confirme sua compatibilidade com o Exp-4S.
-
Desenergize a controladora e os circuitos envolvidos antes de realizar as conexões.
-
Localize a conexão destinada aos módulos de expansão.
-
Utilize o cabo flat fornecido com o Exp-4S.
-
Conecte a entrada do módulo de expansão à saída de expansão existente na controladora compatível.
-
Realize a instalação física e as ligações das saídas conforme a documentação técnica.
-
Após concluir e conferir as conexões, energize o sistema.
-
Verifique o reconhecimento do módulo pela controladora principal.
-
Na IPnet44, siga as orientações do software configurador para definir ou conferir a quantidade de expansões instaladas.
-
Teste o acionamento das saídas adicionais antes de colocar o sistema em operação.
O fabricante informa que o módulo é detectado automaticamente pela controladora compatível após a conexão.
A documentação da IPnet44 também orienta configurar a quantidade de expansões adicionadas. Por isso, é importante verificar o procedimento correspondente ao modelo e à versão da controladora utilizada.
CABO FLAT DE COMUNICAÇÃO
O Exp-4S acompanha cabo flat para conexão com a controladora principal.
Esse cabo realiza a interligação entre a controladora e o módulo de expansão.
A alimentação de 12Vcc / 0,2A do Exp-4S é proveniente do cabo de comunicação.
A alimentação da controladora principal deve considerar o consumo adicional dos módulos instalados.
FIXAÇÃO E MONTAGEM
O Módulo Exp-4S pode ser fixado através de parafusos ou instalado utilizando suporte para trilho DIN.
FIXAÇÃO POR PARAFUSOS
Permite a montagem em uma superfície adequada, respeitando o espaço necessário para conexões elétricas e passagem dos cabos.
INSTALAÇÃO EM TRILHO DIN
O módulo também pode ser instalado em trilho DIN com a utilização de suporte apropriado.
O suporte é opcional e pode ser selecionado conforme a necessidade da instalação.
A montagem em trilho DIN pode facilitar a organização dos equipamentos em painéis elétricos e sistemas de automação.
IMAGEM DE REFERÊNCIA DA INSTALAÇÃO
A NSE disponibiliza imagem do módulo com suporte de fixação.
https://nse.com.br/image/catalog/data/IPNET/Exp4S_5.png
LIMITAÇÕES DE EXPANSÃO
As controladoras compatíveis permitem a utilização de até 4 módulos Exp-4S, totalizando 16 saídas adicionais.
Entretanto, existe uma restrição importante para a configuração da controladora.
Não é permitido utilizar módulos de expansão de entradas e módulos de expansão de saídas simultaneamente na mesma controladora.
Isso significa que, ao optar por expandir as saídas através do Exp-4S, não será possível expandir também as entradas na mesma controladora.
Da mesma forma, ao optar pela expansão de entradas, não será possível adicionar expansões de saídas simultaneamente.
O tipo de expansão deve ser escolhido conforme a necessidade do projeto.
ESPECIFICAÇÕES TÉCNICAS COMPLETAS
IDENTIFICAÇÃO
Nome: Módulo de Expansão Exp-4S.
Fabricante: NSE.
Modelo: 001.014.004.
Categoria: módulo de expansão para controladoras de automação.
Função: ampliação de saídas a relé.
ALIMENTAÇÃO
Tensão: 12Vcc.
Corrente: 0,2A (200mA).
Origem da alimentação: cabo flat de comunicação conectado à controladora principal.
SAÍDAS ON/OFF
Quantidade: 4 saídas a relé.
Contatos: C, NA e NF.
Tipo: contato elétrico de relé.
Corrente máxima: 2A.
Tensão máxima: 28Vcc ou 250Vca.
EXPANSÃO
Quantidade de saídas por módulo: 4.
Quantidade máxima de módulos por controladora compatível: 4.
Quantidade máxima de saídas adicionais: 16.
Quantidade total de saídas com a expansão máxima: 20.
COMPATIBILIDADE
Compatível com:
-
IPnet44.
-
Musb44 convencional.
Não compatível com:
-
Linha MTCP.
-
IPnet44 SE.
-
Musb44 SE.
CONEXÃO
Tipo de conexão: cabo flat.
Cabo de comunicação: acompanha o produto.
FIXAÇÃO
Métodos de fixação:
-
Parafusos.
-
Suporte para trilho DIN.
Suporte para trilho DIN: acessório opcional.
DIMENSÕES
Comprimento: 117 mm.
Largura: 85 mm.
Altura: 32 mm.
Dimensões em centímetros: 11,7 cm x 8,5 cm x 3,2 cm.
Observação: a altura indicada não considera a presença do suporte para trilho DIN.
DOCUMENTAÇÃO PARA UTILIZAÇÃO DAS SAÍDAS
A NSE disponibiliza documentação técnica com orientações para utilização das saídas a relé.
O material auxilia na identificação e no uso dos contatos elétricos disponíveis.
Manual de utilização das saídas:
https://nse.com.br/image/catalog/data/IPNET/IPNET44_Saida.pdf
APLICAÇÕES DO MÓDULO DE EXPANSÃO EXP-4S
AUTOMAÇÃO DE DISPOSITIVOS ELÉTRICOS
Permite ampliar a quantidade de saídas disponíveis para acionamento de dispositivos elétricos compatíveis.
CONTROLE DE ACESSO
Pode ser utilizado em sistemas de controle de acesso que necessitam de contatos adicionais para comandar dispositivos elétricos.
SISTEMAS DE PORTARIA E CONDOMÍNIOS
Permite acrescentar pontos de acionamento em projetos que utilizam controladoras NSE compatíveis.
AUTOMAÇÃO DE EQUIPAMENTOS
Pode ser utilizado para ampliar a quantidade de relés disponíveis em sistemas de automação comercial ou industrial.
ACIONAMENTO DE CONTATORAS
Possibilita disponibilizar contatos adicionais para comando de contatoras, respeitando os limites elétricos das saídas e utilizando os dispositivos de supressão recomendados.
ACIONAMENTO DE VÁLVULAS SOLENOIDES
Pode ser utilizado em aplicações que necessitam comandar válvulas solenoides compatíveis.
Para essas cargas indutivas, deve ser utilizado o filtro supressor de ruídos conforme as orientações técnicas.
ACIONAMENTO DE TRAVAS ELETROMAGNÉTICAS
Permite acrescentar saídas para comando de travas eletromagnéticas em sistemas compatíveis.
SUPERVISÃO E MONITORAMENTO
Pode fazer parte de sistemas de supervisão e monitoramento que utilizam as controladoras IPnet44 ou Musb44 para gerenciar o acionamento de dispositivos.
OPÇÕES DE FORNECIMENTO E ACESSÓRIOS
O Módulo Exp-4S possui opções de fornecimento e acessórios para adequação à instalação.
FORMATO DO PRODUTO
Opções:
SUPORTE PARA TRILHO DIN
Opções:
FILTRO SUPRESSOR PARA ACIONAMENTO DE BOBINAS
Opções:
-
Não incluir.
-
Incluir 1 filtro.
-
Incluir 2 filtros.
-
Incluir 4 filtros.
Os acessórios devem ser selecionados conforme as necessidades elétricas e de montagem do projeto.
PERGUNTAS FREQUENTES SOBRE O MÓDULO EXP-4S
1. O QUE É O MÓDULO DE EXPANSÃO EXP-4S?
O Exp-4S é um módulo de expansão desenvolvido pela NSE para adicionar 4 saídas a relé às controladoras IPnet44 e Musb44 convencionais.
Ele permite ampliar a quantidade de dispositivos elétricos que podem ser acionados pela controladora principal.
2. PARA QUE SERVE A EXPANSÃO EXP-4S?
O módulo serve para aumentar a quantidade de saídas disponíveis em uma controladora compatível.
Cada Exp-4S acrescenta 4 contatos a relé, permitindo comandar equipamentos adicionais.
3. QUAIS CONTROLADORAS SÃO COMPATÍVEIS COM O EXP-4S?
O módulo é compatível com:
Não é compatível com as versões SE.
4. O EXP-4S É COMPATÍVEL COM CONTROLADORAS MTCP?
Não. O módulo Exp-4S não é compatível com controladoras da linha MTCP.
A compatibilidade informada pela NSE é com os modelos IPnet44 e Musb44 convencionais.
5. O EXP-4S FUNCIONA COM A IPNET44 SE?
Não. O módulo Exp-4S não é compatível com a IPnet44 SE.
Para utilização da expansão, é necessário possuir uma controladora IPnet44 compatível, sem a designação SE.
6. O EXP-4S FUNCIONA COM A MUSB44 SE?
Não. O Exp-4S é compatível com a Musb44 convencional, mas não com a versão Musb44 SE.
7. QUANTOS MÓDULOS EXP-4S POSSO CONECTAR A UMA CONTROLADORA?
É possível conectar até 4 módulos Exp-4S às controladoras compatíveis.
Cada módulo acrescenta 4 saídas a relé.
8. QUANTAS SAÍDAS UMA CONTROLADORA PODE TER COM O EXP-4S?
Uma controladora compatível com 4 saídas originais pode chegar a um total de 20 saídas utilizando 4 módulos Exp-4S.
9. O MÓDULO EXP-4S POSSUI QUANTAS SAÍDAS?
Cada módulo possui 4 saídas a relé com contatos Comum (C), Normalmente Aberto (NA) e Normalmente Fechado (NF).
10. QUAL É A CAPACIDADE ELÉTRICA DAS SAÍDAS?
Os contatos possuem corrente máxima de 2A e tensão máxima de 28Vcc ou 250Vca, conforme as especificações fornecidas pela NSE.
11. O EXP-4S PRECISA DE FONTE DE ALIMENTAÇÃO SEPARADA?
O módulo utiliza alimentação de 12Vcc / 0,2A proveniente do cabo de comunicação conectado à controladora principal.
A capacidade da alimentação da controladora deverá considerar o consumo dos módulos adicionais.
12. O CABO DE CONEXÃO ACOMPANHA O PRODUTO?

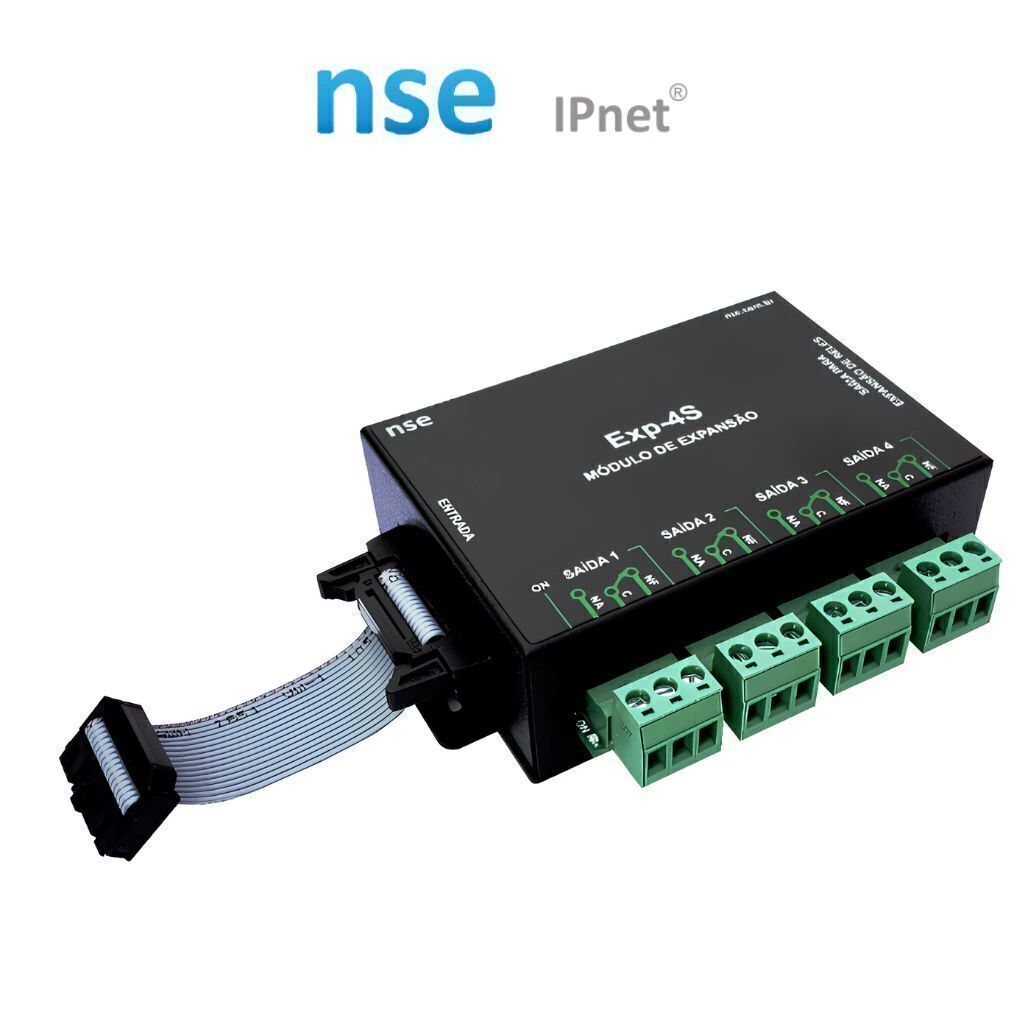

Sim. O módulo Exp-4S acompanha cabo flat para conexão à controladora principal compatível.
13. COMO É REALIZADA A INSTALAÇÃO?
A instalação é realizada através da conexão do cabo flat entre o módulo Exp-4S e a interface de expansão da controladora principal.
Após a conexão, é necessário verificar o reconhecimento e a configuração das expansões conforme as orientações da controladora utilizada.
14. O MÓDULO EXP-4S PRECISA SER CONFIGURADO?
A NSE informa que a controladora principal detecta automaticamente a presença do módulo de expansão ao ser conectado.
Para a IPnet44, a descrição também orienta configurar a quantidade de módulos adicionados através do software de configuração.
Por isso, deve ser seguido o procedimento correspondente à controladora e à sua versão.
15. POSSO INSTALAR EXPANSÕES DE ENTRADAS E SAÍDAS NA MESMA CONTROLADORA?
Não.
Se optar por expandir as saídas, não poderá expandir as entradas simultaneamente na mesma controladora.
Da mesma forma, se optar por expandir as entradas, não poderá expandir as saídas ao mesmo tempo.
16. O EXP-4S PODE SER INSTALADO EM TRILHO DIN?
Sim. O módulo pode ser instalado utilizando suporte apropriado para trilho DIN.
O suporte é opcional e pode ser incluído conforme a necessidade da instalação.
17. O EXP-4S PODE SER FIXADO COM PARAFUSOS?
Sim. O produto permite fixação por parafusos.
18. POSSO UTILIZAR O EXP-4S PARA ACIONAR CONTATORAS?
Sim, desde que os limites elétricos dos contatos sejam respeitados.
Para o acionamento de bobinas de contatoras, a NSE orienta utilizar filtro supressor de ruídos em paralelo com a bobina.
19. POSSO UTILIZAR O EXP-4S COM VÁLVULAS SOLENOIDES?
Sim, em aplicações compatíveis com os limites elétricos das saídas.
Também é recomendado utilizar filtro supressor de ruídos para reduzir os efeitos dos transientes gerados pelas bobinas.
20. O EXP-4S PODE ACIONAR TRAVAS ELETROMAGNÉTICAS?
Sim, desde que sejam respeitados os limites de tensão e corrente dos contatos e as características do dispositivo acionado.
Para cargas indutivas, deve ser utilizada a proteção recomendada pela NSE.
21. O EXP-4S POSSUI ENTRADAS DIGITAIS?
Não. O Exp-4S é um módulo destinado à expansão de saídas.
Sua função é acrescentar 4 saídas a relé às controladoras compatíveis.
22. QUAL É A DIFERENÇA ENTRE O EXP-4S E O EXP-8E?
O Exp-4S é destinado à expansão de saídas a relé.
O Exp-8E é destinado à expansão de entradas digitais.
Esses módulos possuem finalidades diferentes e não devem ser utilizados simultaneamente na mesma controladora, conforme a limitação informada pela NSE.
23. QUAL É A ALIMENTAÇÃO NECESSÁRIA PARA O EXP-4S?
O módulo utiliza alimentação de 12Vcc e consumo de 0,2A (200mA).
A alimentação é proveniente do cabo de comunicação com a controladora principal.
24. QUAIS SÃO AS DIMENSÕES DO MÓDULO?
As dimensões do Exp-4S são:
-
Comprimento: 117 mm.
-
Largura: 85 mm.
-
Altura: 32 mm.
A altura não considera o suporte opcional para trilho DIN.
25. ONDE POSSO CONSULTAR A DOCUMENTAÇÃO DAS SAÍDAS?
A NSE disponibiliza orientações técnicas sobre utilização das saídas no endereço:
https://nse.com.br/image/catalog/data/IPNET/IPNET44_Saida.pdf
26. O EXP-4S PODE SER UTILIZADO EM SISTEMAS DE AUTOMAÇÃO TCP/IP?
Sim. Quando conectado à controladora IPnet44 compatível, o módulo pode ampliar a quantidade de saídas disponíveis para as aplicações de automação gerenciadas pela controladora.
O Exp-4S não possui comunicação TCP/IP independente descrita pelo fabricante. A comunicação com o sistema é realizada através da controladora principal.
27. O EXP-4S FUNCIONA COMO UMA CONTROLADORA INDEPENDENTE?
Não. O Exp-4S é um módulo de expansão e depende de uma controladora principal compatível para realizar o gerenciamento de suas saídas.
28. ONDE POSSO OBTER MAIS INFORMAÇÕES SOBRE A INSTALAÇÃO?
Para orientações sobre instalação, compatibilidade, configuração e utilização das expansões, entre em contato com a NSE.
SUPORTE TÉCNICO E CONTATO NSE
Para mais informações sobre o Módulo de Expansão Exp-4S, instalação, configuração, compatibilidade com as controladoras IPnet44 e Musb44, acionamento de relés e utilização de módulos de expansão, entre em contato com a NSE.
Telefone: (14) 3326-9201.
E-mail: [email protected].
Fabricante: NSE Industria e Comercio.
Localização: Ourinhos, São Paulo, Brasil.
